制冷機房系統耗能在公共建筑耗能中的占比較大。 因此，建設高效綠色節能機房，降低空調制冷機房的 系統能耗成為當前行業在“雙碳 ”目標下面 臨的重要任務。

1、高效制冷機房發展

現代大型公共建筑的空調系統能耗占建筑整體能耗的40%~55%?？照{(diào)系統的能耗中，冷水機房設備（包括冷水機組、冷凍水泵、冷卻水泵和冷卻塔）能耗約占設備總能耗的65%~75%。因此，降低暖通能耗、最大化地節省制冷機房能耗對達成節能減排目標具有重要意義。

1.1　綜合能效指標定義

制冷機房系統能效是評價機房的最核心指標，是制冷機房系統總制冷量和總用電量的比值。制冷機房系統 能效比(EER)是設計或指定工況下，制冷機房系統制冷與設備總功率的瞬時比值，設備包括冷水機組、冷凍水泵、冷卻水泵和冷卻塔。制冷機房系統綜合能效比(EERa )是實際運行工況下，制冷機房系統全年累計制冷量與設備全年累計用電量的比值。從綜合指標定義角度分析，總制冷量不變的前提下，制冷機房總耗電量越小，系統能效越高。因此，高效制冷機房節能的關鍵是降低主機、水泵、冷卻塔的耗電量。

1.2　國外高效制冷機房標準

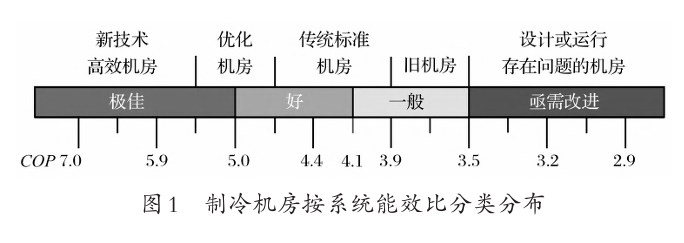

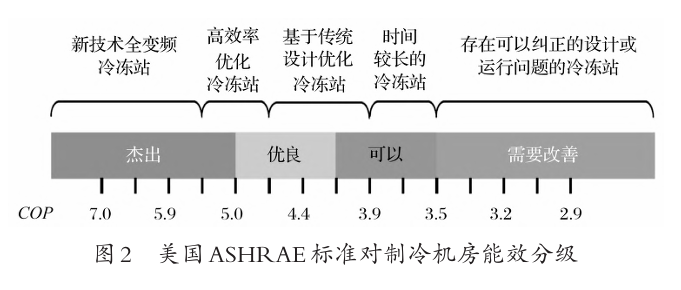

美國ASHRAE標準對制冷機房能效分級如圖2所示。

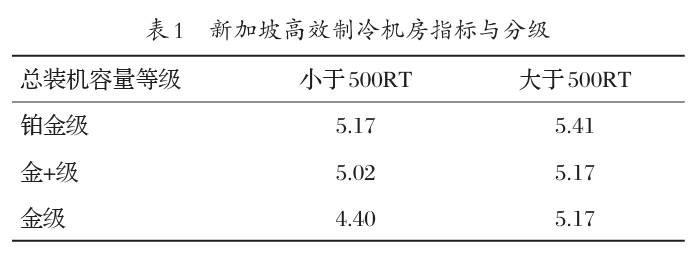

EER大于5.0(0.7 kW/RT)的房間為高效制冷機房，EER小于3.5(1.0 kW/RT)為需要改造的機房。在新加坡以立法形式規定高效制冷機房能效，具體制冷機房能效指標與分級如表1所示。

1.3　我國高效制冷機房標準

近年來在國內暖通空調市場上，隨著廣東地區前期幾個高效機房呈現優秀的節能效果，高效機房的概念和做法被越來越多的業內專業人士和業主認可，應用領域也越來越廣泛。2018年4月1日，廣東省出臺了我國首部關于高效制 冷機房規范能效指標標準規范《集中空調制冷機房系統能效監測及評價標準》(DBJ/T 15-129—2017)。廣東省高效制冷機房指標與分級如表2所示。

    2、高效制冷機房設計案例分析

上海地區某能源站服務建筑面積約50萬m2，功能為商業辦公建筑群。制冷機房原設計方案為4臺1950RT定頻離心機，冷凍側供回水溫度5.5 ℃、12.5 ℃，冷卻側供回水溫度32 ℃、37 ℃。高效制冷機房優化方案為3臺2600RT變頻離心機組，冷凍側供回水溫度5.5 ℃、 12.5 ℃，冷卻側供回水溫度32 ℃、37 ℃，總冷量保持不變。

2.1　優化設計技術路線

根據制冷機房綜合能效比定義歸納設計高效制冷機 房的技術策略如下：

（1）選用COP高的制冷機組，或提升冷水機組運行效率，如降低冷卻水溫度，提高冷凍出水溫度等；

（2）減少冷凍泵、冷卻泵、冷卻塔等功率，其在設備總功率中占比越小越好，如可以通過優化調整冷凍水系統的流量和揚程，減少冷凍泵的消耗，充分利用冷卻塔填料成膜面積，適時降低風機的功率等。

本項目案例處于設計階段，在提出高效機房設計建 設目標后，制冷機房原設計方案的優化策略以選用高性 能COP的冷水機組、優化運行控制策略為主，同時兼顧減少冷凍泵、冷卻泵、冷卻塔等功率的策略為輔。

2.2　不同方案主機性能參數對比

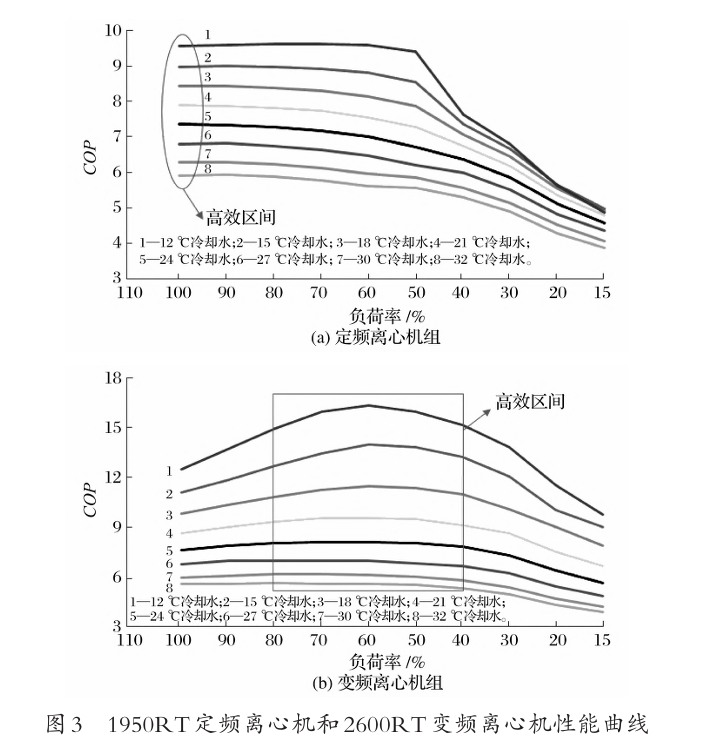

首先針對兩個方案中的制冷機組性能進行對比分析，1950RT定頻離心機和2600RT變頻離心機性能曲線如圖3 所示。定頻離心機組越接近滿負荷，運行越高效；低冷卻水溫時（低于18 ℃），部分負荷效率有所提升。變頻離心機組部分負荷時，效率較高；冷卻水溫越低，部分 負荷效率越高。進一步分析，定頻離心機組在夏季高負荷期間運行效率高，而變頻離心機組全年運行效率最高。

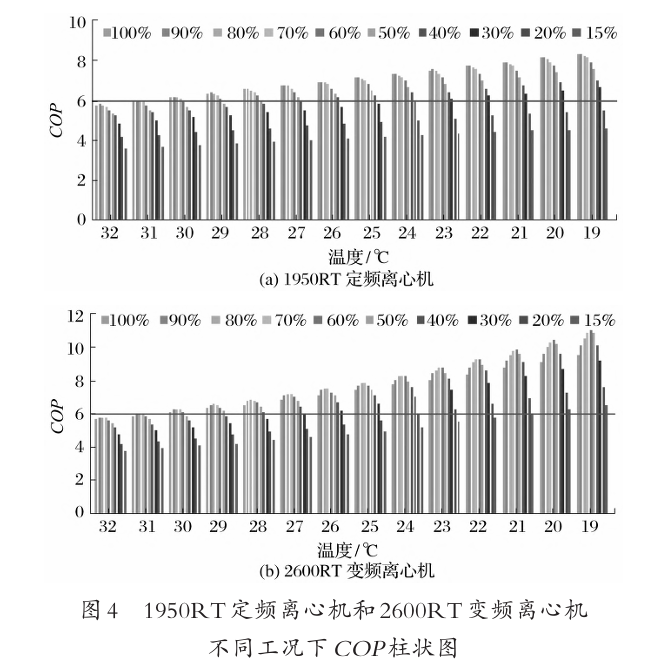

1950RT定頻離心機和2600RT變頻離心機不同工況下COP柱狀圖如圖4所示。

縱軸為主機COP，橫軸為冷卻水進水溫度，最長橫線代表COP=6.0分界線。冷卻水進水溫度不大于26 ℃ 時，變頻機組COP遠超定頻離心機，最高可達11.09；變頻離心機對末端負荷變化、冷卻水溫度變化的適應性更強。綜合以上分析，單獨分析主機比選結果時，2600RT 變頻離心機性能曲線明顯優于1950RT定頻離心機，部分負荷時COP更高，高效區間范圍更廣。

2.3　不同方案全年制冷機房系統能效模擬

根據項目具體設計信息及圖紙資料，采用專業制冷機房仿真模擬軟件對全年空調負荷模擬和冷凍機房全年能耗進行模擬。相關能效模擬的步驟及策略設置如下：

（1）根據項目實際情況選擇合適的建模類型。

（2）導入上海8760 h氣候參數及設計總冷量，建立原設計方案（4臺1950RT定頻離心機）和優化方案（3臺2600RT變頻離心機）兩個模型。

（3）主要針對冷水機房內的設備進行建模（包括冷水機組、冷凍水泵、冷卻水泵以及冷卻塔）。需要在軟件中建立兩個模型，原設計參數下的制冷機房模型和高效制冷機房模型。在軟件中輸入不同方案相關設備的額定 參數以及部分負荷下的參數。

（4）在軟件上為設備建模，輸入設備相關參數及性 能曲線。

（5）針對高效制冷機房優化控制策略。負荷預測和制冷模式調控方面：高效節能優化控制系統根據監測到的氣象條件、歷史運行數據庫預測全天 的負荷變化，結合電價時段、負荷側回水溫度、旁通流量等數據，制定主機逐時負荷分配情況，通過設置優先 加減載等方法，控制各設備的啟停，以達到最大限度節約電費的目的。

冷水機組優化控制方面：

控制系統跟蹤冷水機組的效率曲線（蒸發器出水溫度LEWT、冷凝器進水溫度 ECWT、冷機負荷率PLR、蒸發器和冷凝器的流量等參 數對冷機能效的影響曲線），在滿足系統供冷量需求、冷凍水溫度要求和冷凍機房系統整體能效最優的前提下，給出最佳的冷機運行臺數和冷凍水出水溫度，動態調整冷機運行組合和冷凍水出水溫度以及冷卻水溫度，實現節能優化運行。

水泵優化控制方面：

控制系統跟蹤水泵的效率曲線 （流量、揚程、頻率等參數對水泵能效的影響曲線），在滿足系統冷機流量、末端流量需求、系統供回水壓差要求和冷凍機房系統整體能效最優的前提下，給出最佳的水泵運行臺數和控制溫差，動態調整水泵運行組合和運行頻率，通過水泵臺數、效率、頻率等的綜合管控，實現節能優化運行。

冷卻塔優化控制方面：

控制系統跟蹤冷卻塔的排熱量曲線（水量、風量、室外濕球溫度、逼近度、進出水溫差等參數對冷卻塔排熱量的影響曲線），在滿足系統冷機排熱量、冷凝器進水溫度要求和冷凍機房系統整體能效最優的前提下，給出最佳的冷卻水出水溫度，動態控制冷卻塔的運行臺數和運行頻率，并充分利用冷卻塔和換熱填料面積，增加冷卻塔運行臺數并降低風機運行頻率和功率，實現節能優化運行。

2.4　制冷機房能效模擬結果對比

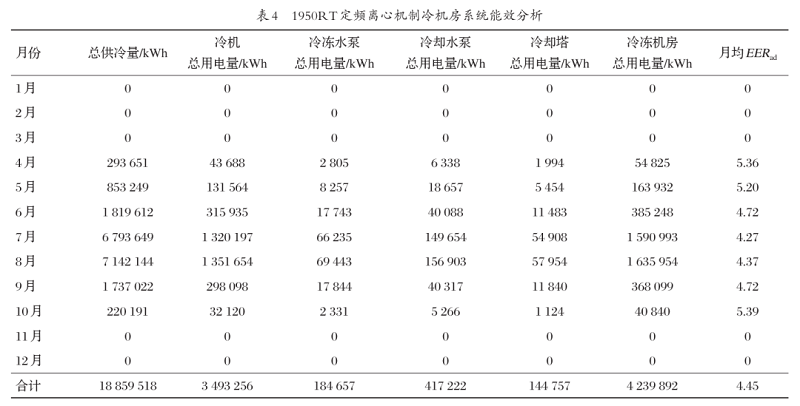

2600RT變頻、1950RT定頻離心機制冷機房系統能效分析如表3、表4所示。

2.5　能效及運行成本分析

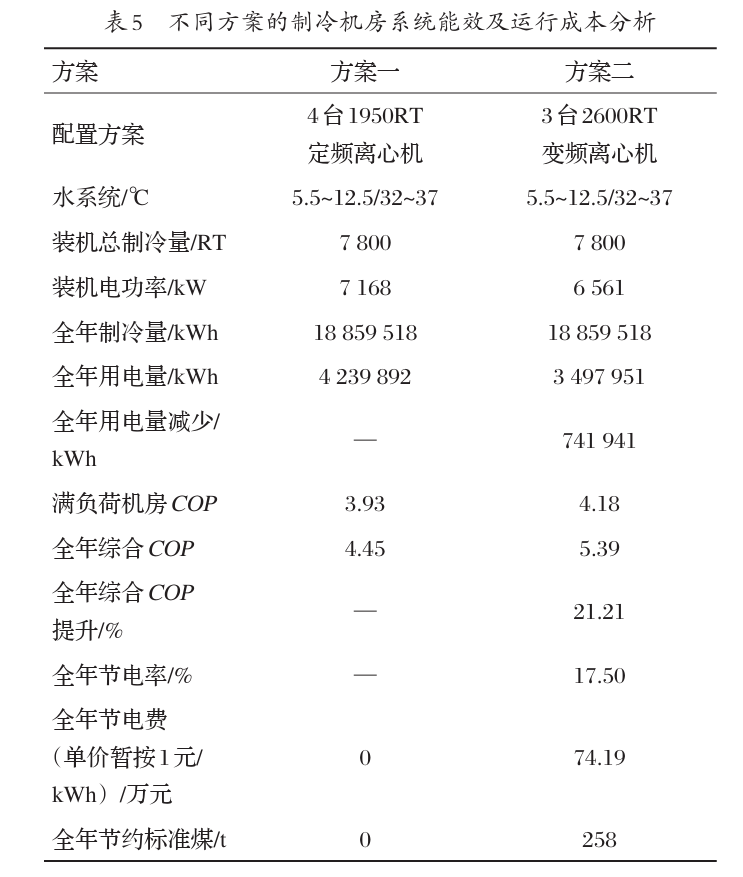

不同方案的制冷機房系統能效及運行成本分析如表5 所示。

根據以上模擬結果對比分析，   從設備初投資角度計算，3臺2600RT變頻離心機價格與4臺1950RT定頻離心機相比，價格便宜約50萬元。   但從后期運行能效、運行成本分析，3臺2600RT變頻離心機節能效果更顯著，年節約費用74.19萬元，全年節約標煤258 t。   因此，高效制冷機房技術可以為建筑實現

約50%總冷負荷區間的時間較長，設計工況運行時間不超過2%；變頻離心機在部分負荷下能效遠超定頻離心機，在此負載率下，采用變頻機組更能節省后期運行成本，助力建筑節能，降低建筑運營商的后期運營成本。
