“充電5分鐘，通話2小時”這一手機行業讓人印象深刻的廣告語，如今已經“卷”到了新能源電動汽車充電領域了?！俺潆?分鐘，續航300公里”，現在已經成為了現實，新能源車“充電慢”的難題似乎得到了回應。液冷超充技術作為解決新能源車“充電難”的新技術，已成為行業競逐的焦點。今天的這篇文章，就帶大家了解液冷超充這一技術并且分析其市場現狀和未來趨勢，希望能夠給感興趣的人士一些啟發和幫助。

01什么是“液冷超充”？

工作原理：

液冷超充，就是在電纜和充電槍之間設置一個專門的液體循環通道，通道內加入起散熱運用的液冷卻液，通過動力泵推動冷卻液循環，從而把充電過程中產生的熱量帶出來。

系統功率部分采用液冷散熱，與外界環境無空氣交換，故可實現IP65的設計，同時系統采用大風量風扇散熱噪聲低，環境友好性高。

02液冷超充有哪些優勢？

液冷超充的優勢：

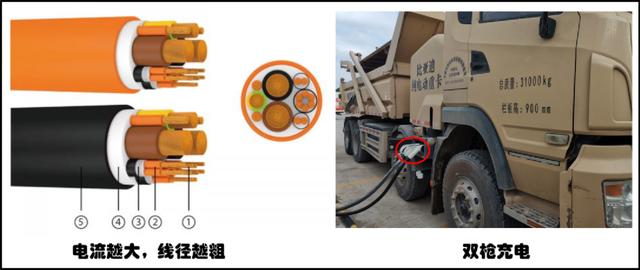

1.電流更大，充電速度快。充電樁的輸出電流受限于充電槍線，充電槍線里面的銅制電纜來導電，而電纜的發熱與電流的平方值成正比，充電電流越大，線纜發熱也就越大，要降低線纜發熱量避免過熱就必須增加導線的截面積，當然槍線也就越重。當前250A的國標充電槍一般采用80mm2的電纜，充電槍整體很重，且不容易彎曲。如果要實現更大電流充電，也可以采用雙槍充電，但這只是特定場合的權宜之計，大電流充電的最終解決方法只能是液冷充電槍充電。

▲常規國標充電槍

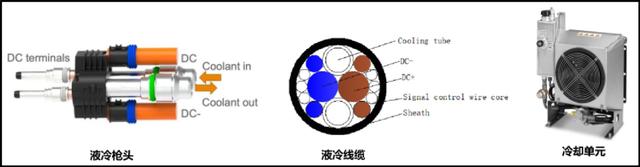

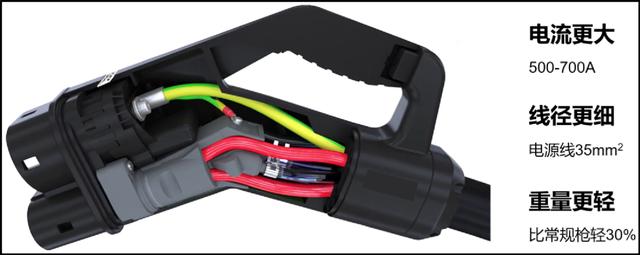

液冷充電槍內部有電纜和水管，500A液冷充電槍的電纜通常才35mm2，通過水管內的冷卻液流動來帶走熱量。因為電纜細，所以液冷充電槍要比常規的充電槍輕30%~40%。液冷充電槍還需配套冷卻單元，冷卻單元由水箱、水泵、散熱器和風扇構成。水泵驅動冷卻液在槍線循環流動，將熱量帶到散熱器，再由風扇吹走，從而實現比常規自然冷卻充電槍更大的載流量。

2.槍線更輕，充電裝備重量輕。

3.發熱少，散熱快，安全性高。常規充電樁及半液冷充電樁的樁體都是風冷散熱，空氣從一側進入樁體，吹走電氣元件、整流模塊的熱量，從另一側樁體散出?？諝鈺A雜著灰塵、鹽霧及水氣并吸附在內部器件表面，導致系統絕緣變差、散熱變差，充電效率低，設備壽命減少。對于常規充電樁或是半液冷充電樁來說，散熱和防護是兩個相互矛盾的概念，防護好則散熱較難設計，散熱好則防護較難處理。

▲模塊散熱原理

全液冷充電樁采用液冷充電模塊，液冷模塊正面及背面無任何風道，模塊靠液冷板內部循環的冷卻液與外界進行熱交換，從而充電樁功率部分可以全封閉設計，將散熱器外置，內部通過冷卻液將熱量帶到散熱器上，外部空氣吹走散熱器表面的熱量。充電樁體內的液冷充電模塊、電氣配件等與外界環境無接觸，從而可以實現IP65的防護，可靠性更高。

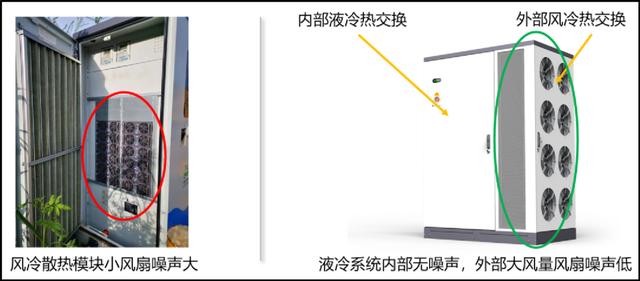

4.充電噪音小，防護等級更高。常規充電樁及半液冷充電樁內置風冷充電模塊，風冷模塊內置多個高轉速小風扇，運行噪聲達到65db以上，充電樁樁體上還有散熱風扇，當前采用風冷模塊的充電樁滿功率運行時噪聲基本都在70dB以上，白天影響不大，夜間則十分擾民。所以充電站點噪聲大是運營商被投訴最多的問題，被投訴就得整改，但整改成本高，效果卻十分有限，到最后不得不降功率運行以降噪。

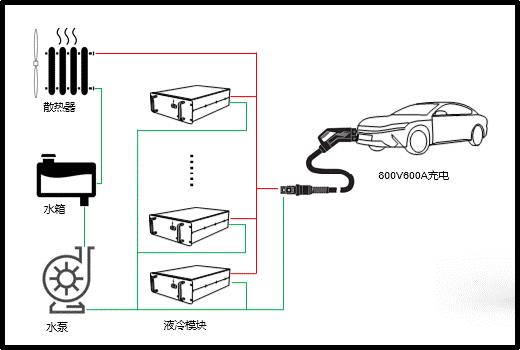

全液冷充電樁采用雙循環散熱的架構，內部液冷模塊靠水泵驅動冷卻液循環散熱，將模塊發熱轉移到翅片散熱器上，外部則是靠低轉速大風量風扇或是空調來將散熱器上熱量散走，低轉速大風量的風扇噪聲較高轉速的小風扇低得多。全液冷超充樁還可以采用分體式散熱設計，與分體式空調類似，將散熱單元放置于遠離人群的地方，甚至還可以跟水池、噴泉進行熱交換來達到更好的散熱效果及更低的噪聲。

5.低TCO

充電站點充電設備的成本支出得從充電樁全生命周期成本（TCO）來考慮，傳統采用風冷充電模塊的充電樁壽命一般不超過5年，但目前充電場站運營的租期是8-10年，這意味著在場站運營周期內至少需要更換一次充電設備。反觀全液冷充電樁使用壽命至少10年以上，可以覆蓋場站的全生命周期。同時相比于采用風冷模塊的充電樁需要頻繁的開柜除塵、維護等操作，全液冷充電樁只需要在外置散熱器積塵后進行沖洗，維護簡單。

全液冷充電系統的TCO要低于傳統采用風冷充電模塊的充電系統，且隨著全液冷系統的廣泛批量應用，其性價比優勢將更為明顯。

03液冷超充的市場現狀

根據中國充電聯盟最新數據顯示，2023年2月比2023年1月公共充電樁增加3.1萬臺，2月同比增長54.1%。截至2023年2月，聯盟內成員單位總計上報公共充電樁186.9萬臺，其中直流充電樁79.6萬臺、交流充電樁107.2萬臺。

事實上，隨著新能源汽車滲透率不斷提高，充電樁等配套設施快速發展，液冷超充這一新技術已成為業界競逐焦點。許多新能源車企、樁企也紛紛開始對超充進行技術研發與布局。

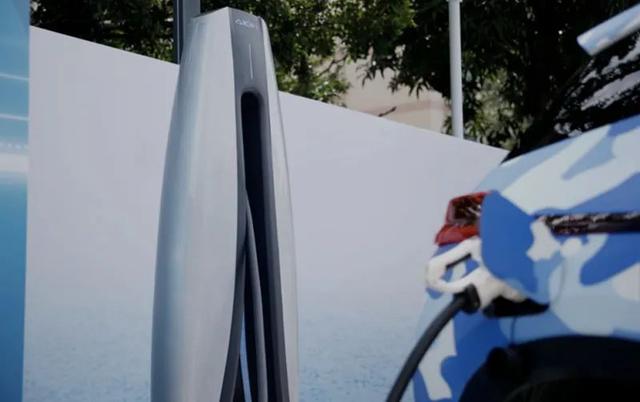

▲全國首個600KW高速服務區液冷超充站

特斯拉是業界最早批量部署液冷超充樁的車企，當前已在國內部署超1500個超充站點共計10000臺超充樁。特斯拉V3款超充樁采用全液冷設計，液冷充電模塊及液冷充電槍，單槍最大250kW/600A充電，15分鐘即可增加250公里的續航里程，而即將批量部署的V4款充電樁更將充電功率增大到了單槍350kW。

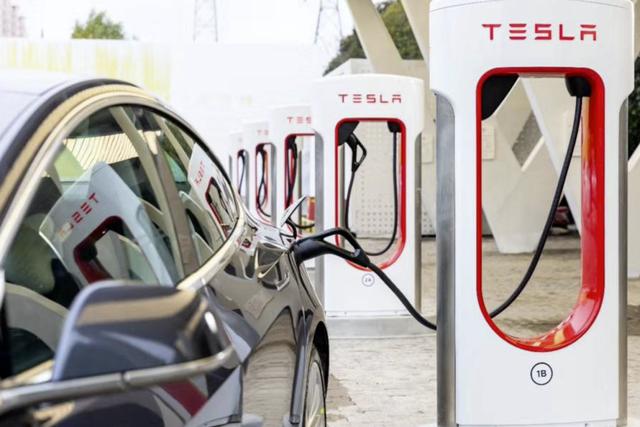

▲特斯拉全液冷超充系統

隨之，保時捷Taycan在全球首次推出800V高電壓電氣架構，并支持350kW大功率快充；

長城沙龍機甲龍2022全球限量版，電流可達600A，電壓可達800V，峰值充電功率是480kW；

廣汽埃安AION V，峰值電壓可達1000V，電流可達600A，峰值充電功率同樣為480kW；

小鵬G9，800V碳化硅電壓平臺量產車，適用于480kW超快充；

……

目前，國內入局液冷超充系統市場的充電樁核心企業主要有英可瑞、英飛源技術、ABB、銳速智能科技、動力源、星星充電、特來電等。

例如，深圳英飛源技術有限公司推出了 640kW 分體式液冷超充系統，采用 40kW液冷充電模塊，600A 液冷充電槍，可以給未來的乘用車480kW 超級充電，實現充電5分鐘，續航200多公里。

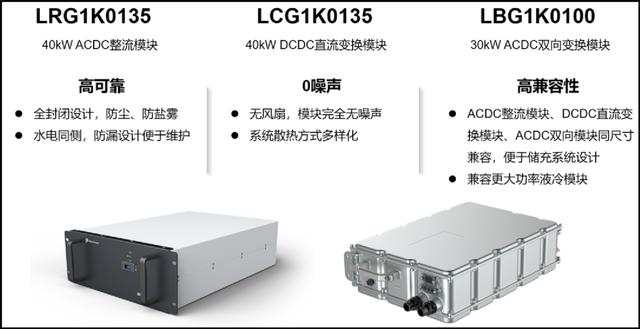

▲英飛源液冷電能變換模塊系列產品

特來電的液冷超充樁目前已經在廣州、深圳等主要城市布局，該充電樁最高充電功率可達 600kW，充電 5 分鐘便能給車輛增加 300 公里+的續航里程，且能兼容多款車型。

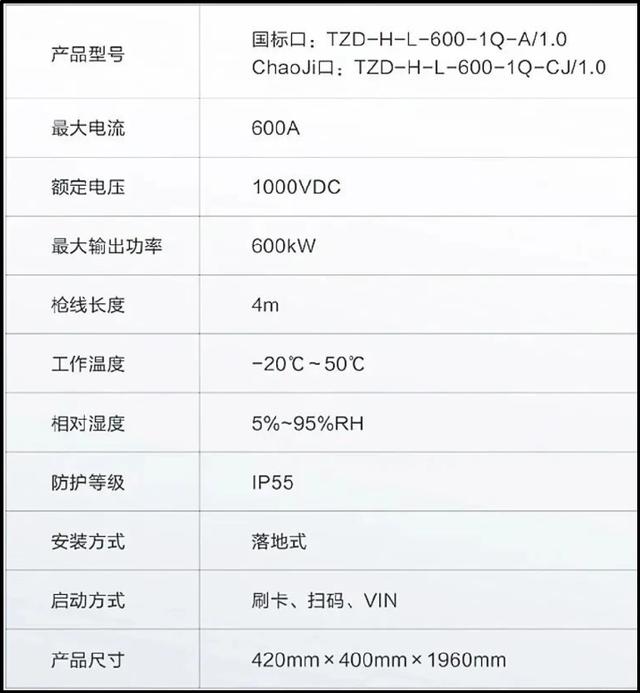

▲特來電最大功率600KW超充樁產品參數

星星充電主推480kW超充，可實現充電12.5分鐘，續航500公里。

04液冷超充未來趨勢如何？

液冷超充領域處于起步階段，潛力大，發展前景廣闊。液冷是解決大功率充電的優異方案。大功率充電樁電源的設計和生產國內外已不存在技術問題，需要解決由大功率充電樁電源到充電槍的線纜連接。

但是，我國高功率液冷超充樁滲透率仍較低。這是因為液冷充電槍先成本占比較高，快充樁2025年將迎來千億市場空間。根據公開信息，充 電樁均價約為0.4元/W，推算240kW快充樁價格約9.6萬元，根據日豐股份發布會中的液冷充電槍線價格2萬元/套，推算液冷充電槍成本約占充電樁成本21%，成為僅次于充電模塊的成本最高組件。預計隨著新能源快充車型保有量提升，2025 年我國高功率快充樁市場空間約1334 億元。

未來，液冷超充技術將持續加速滲透。

大功率液冷超充技術的發展與布局，任重而道遠。這其中需要車企、電池企業、樁企等多方配合，只有這樣才能更好地助力中國電動汽車產業發展，進一步推進有序充電和V2G，助力節能減排、低碳綠色發展，加速實現“雙碳”戰略目標。
