驅動電機作為新能源車型的核心組成部分，它在正常工作狀態下會像發動機一樣產生很多熱量，我們都知道發動機是有一套散熱用的冷卻系統，所以為了能為純電動車型持續提供行駛的動力源，如何為驅動電機去散熱就成一項非常重要的問題。今天，我們就一起來聊聊驅動電機的冷卻系統。

被動式“躺平”散熱無法滿足需求

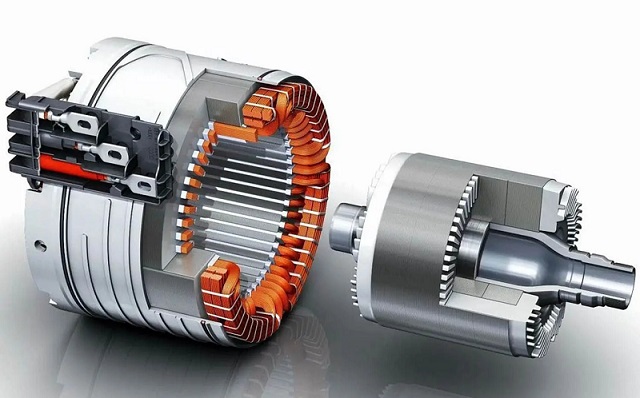

驅動電機因?yàn)樵谡＿\(yùn)轉工作時，會因?yàn)殂~損耗、鐵損耗等原因持續產生熱量，車輛的動力輸出能力便會隨著熱量的堆積逐漸衰減，以永磁同步電機為例甚至?xí)蛊鋬?nèi)部的永磁體退磁，最終導致驅動電機無法再為車輛的行駛提供動力輸出，所以工程師們?cè)谠O(shè)計之初就必須考慮散熱的問題。

按照冷卻系統的方式不同，驅動電機的散熱包括有自然冷卻、風冷和液冷等多種方式。其中自然冷卻也可以看作是被動散熱，它是依靠驅動電機自身的硬件結構，把熱量從里經由金屬材料向外散熱，所以也就不會造成太多的成本支出，但是整體的散熱效果并不太好。

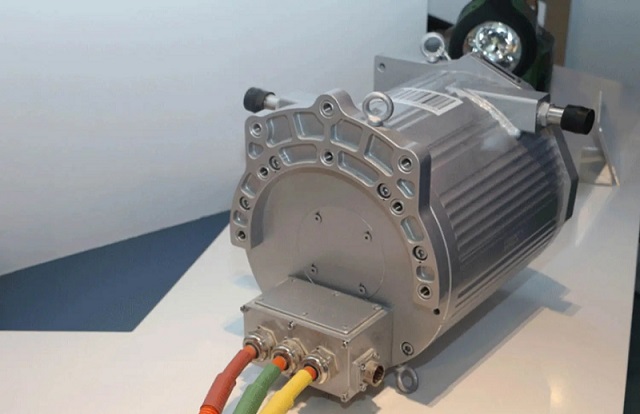

考慮到低成本的原因，自然冷卻就不能加裝過多的結構，所以把驅動電機的外殼設計成鱗片狀結構，這樣做的目的是增大其與空氣直接接觸的表面積，從而提升整體的散熱效果，這樣的方式用于以往的弱混車型還算勉強夠用。

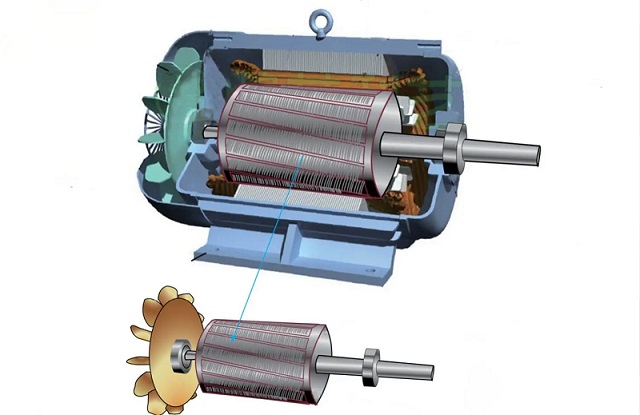

想要進一步提升驅動電機的散熱效果，就不能單單依靠被動的原始手段了，帶有散熱風扇的主動式風冷效果會更佳些。在早期的時候，驅動電機會利用自帶的同軸風扇，再搭配設計好的一套循環風道，把熱量利用風扇的吹力向外擴散。

其原理通俗點說就是把冷空氣吹進來，帶走驅動電機產生的熱量后再吹出去。驅動電機的自然冷卻方式像是在炎熱的大夏天，讓人靜躺在床上抱著“心靜自然涼”的想法，還要采取“大”字型的躺法去降暑。

風冷散熱則是搬出來小風扇對著人吹，雖然短時間內效果雖然會好上一些，但如果遇到天氣實在是太過酷熱，風扇吹出來的風就成了熱風，如此一來散熱效果就微乎其微了。遇到這種情況該怎么辦呢？用淋浴沖個澡，或者是直接泡在澡盆里，這兩種方法是個很好的降暑方法。

液冷是當下應用的主流設計

相對于自然冷卻來說，加裝散熱風扇雖然散熱效果有提升，但整體來說并不是那么明顯。而且隨著純電動車型的快速發展，更大功率的驅動電機裝車的頻率越來越高，風冷散熱的效果也逐漸顯得捉襟見肘，于是越來越多的驅動電機開始使用液冷散熱系統了。

液冷散熱的主語著重體現的是“液”字，所以在冷卻介質方面也有不同的分類，就比如生命體所必需的水，它就是液冷散熱經常使用到的冷卻介質。我們都知道水是具有導電性的，所以在使用水作為冷卻介質時，就需要為驅動電機設計出能夠讓水循環流動的水套，以此來實現熱量的交換為驅動電機進行良好的散熱，這點和以往的發動機水套非常相似。

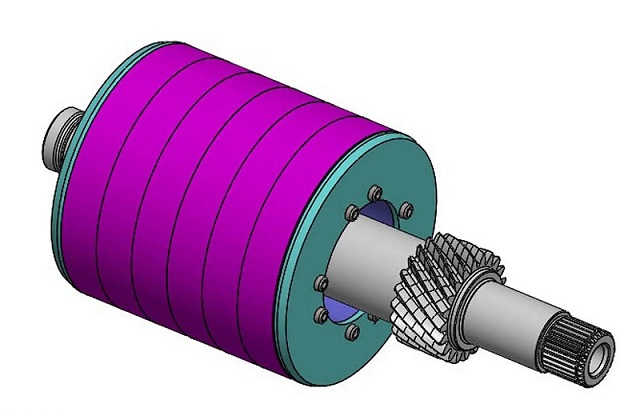

為了進一步提升散熱效果，可以將冷卻介質的循環通道向驅動電機的內部延伸，就像人體的毛細血管一樣深入到繞組線圈的端部，或是直接深入到內部轉子、定子等發熱量大的結構處，直擊根源才能把熱量更加有效的傳遞出去。

不過使用這種“深入骨髓”式的冷卻方式，就必須要用到不導電、不導磁的冷卻液，傳統的變速箱油就屬于這一類范疇。通俗點說在炎熱的夏季，水冷散熱更像是用淋浴沖個澡，油冷散熱則更像是整個人直接泡在澡盆里，這兩種散熱方式的效果非常好，只不過后者的散熱效果更佳突出，相對而言后者的成本也會更高些。

從理論上來說，為了獲得更佳的散熱效果，還能夠?qū)⒁豪?風冷同時應用于驅動電機。當然，使用哪種類型冷卻系統為驅動電機進行散熱，還要根據驅動電機的自身屬性和內部結構去決定的，即便是液冷+風冷的混合冷卻方式能夠應用在驅動電機上，最重要的是還要去考慮散熱系統的成本問題。

假設一輛使用小功率驅動電機的低端車型，如果它使用了成本相對昂貴的油冷散熱，就有些浪費資源且會提升整車的成本，即便真的采用了這樣的設計方案，車輛量產上市后可能也會因?yàn)槭蹆r(jià)過高導致銷量過低。

寫在最后：

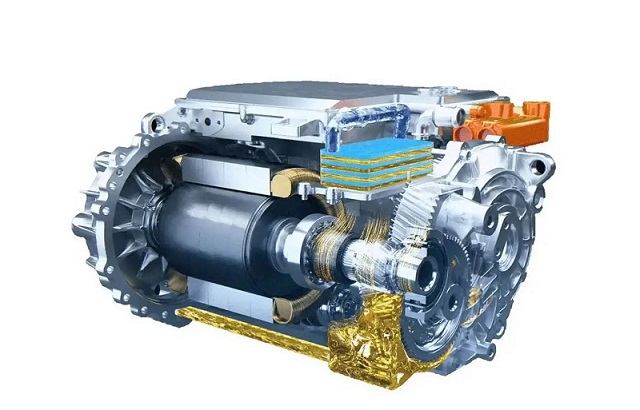

驅動電機有多種不同的散熱方式，相應的散熱技術其實和發動機大同小異，甚至是照搬了部分發動機上的散熱結構。不過本篇文章所講都是以往基礎的散熱設計，如今驅動電機隨著新能源汽車市場的快速發展，已經衍生出高集成化程度的八合一電驅總成，有些車型的驅動電機和電池組等結構共用一套冷卻系統，這其中的設計就更加復雜了。
