炎炎夏日，不少筆記本開始變身暖手寶，尤其是每天躲在寢室里玩游戲的大學生們，不開空調根本招架不住。我們來簡單談?wù)劰P記本的散熱設計和筆記本散熱的技巧。

筆記本散熱設計

首先來談?wù)劰P記本都有哪些散熱設計，也就是說什么樣的設計可以增強筆記本散熱。

熱管： 與CPU散熱相似，筆記本散熱也是通過熱管把熱量傳遞到風扇處的（當然，也有全被動散熱的筆記本，如新Macbook）。由于筆記本需要做得比較輕薄，熱管也相應做成扁的。

除了之前提到過的用料和數量之外，筆記本中熱管的布局、長短、粗細都極大地影響著筆記本的散熱性能。

熱管的布局比較考驗廠家在主板設計上的功力，一般來說CPU和顯卡應該盡量靠近散熱風扇，使熱管可以較快伸展到散熱風扇處，中途也不應該靠近如內存、硬盤等發熱元件。

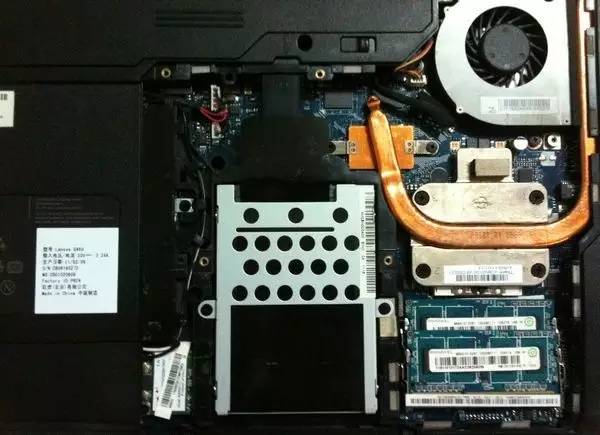

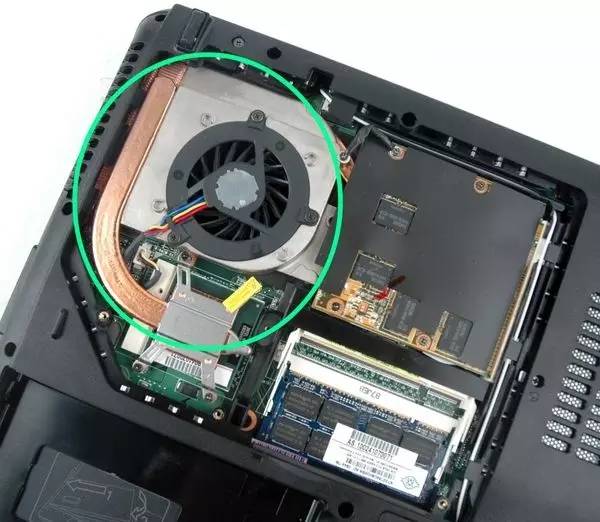

像這種一根熱管貫穿CPU和顯卡的設計在不少低價本中都會出現。這張圖中的筆記本把兩個發熱大戶串在一起，然后再靠在內存旁邊，恐怕是想制造人造小太陽吧。

熱管的長短應該盡量短，熱管過長會導致導熱效率低。 縮短熱管長度一方面是要CPU到風扇的距離要近，另一方面則是在主板設計時預留好位置，讓熱管可以直直地奔向風扇，兩點之間直線最短嘛。有的筆記本拆開之后有一條像貪吃蛇一樣彎彎曲曲的熱管在里頭，簡直喪心病狂。

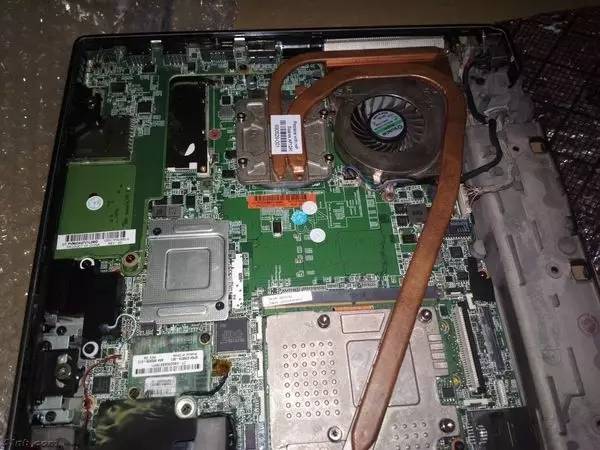

像這根熱管橫跨東西太平洋，中間還給幾個小島嶼供熱，估計是要為冰川融化盡一份力。

熱管的粗細就很好說啦， 在厚度相同的情況下，較粗的熱管具有較強的導熱能力。另一方面，較粗的熱管也保證與CPU和風扇留有較大的接觸面積。

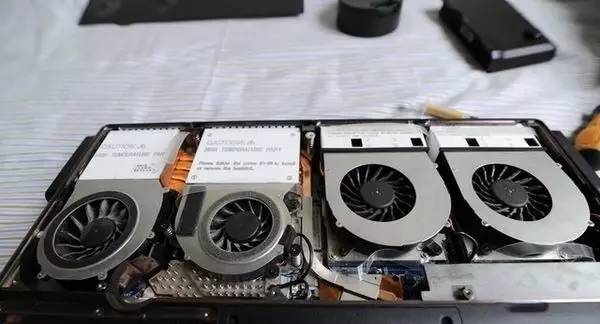

散熱風扇：這里主要強調風扇的數量。出于節省成本或者根本就是設計沒做好的原因，有的廠商推出的獨顯本都只帶有一把散熱風扇，對于主流的游戲顯卡，顯然是不夠的。對于獨顯游戲本來說，雙風扇甚至三風扇是很有必要的。CPU與顯卡的散熱風扇分開，才能有比較好的散熱效果。

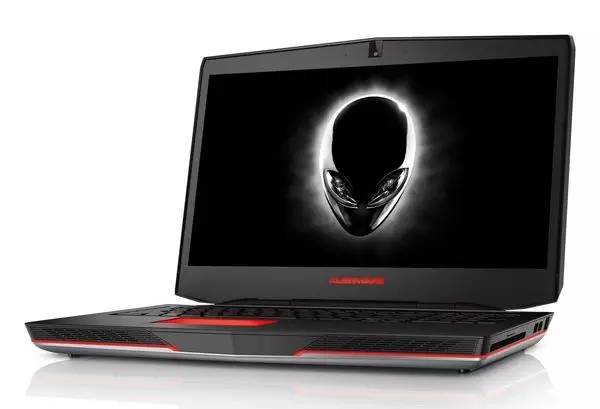

散熱空間：主要是主板與機身之間的空隙。較大的散熱空間能保證風道的順暢，但也要犧牲厚度，所以游戲本做薄并不完全是一件好事?？纯碅lienware厚重的機身就知道，不僅容納了大量的高性能硬件，還提供了超大的散熱空間。

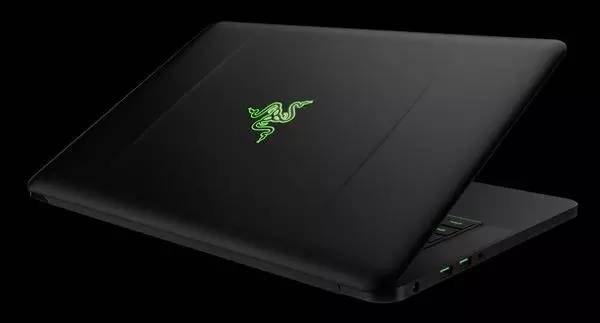

當然，世界上也不乏勇于挑戰的人類，硬是把高性能硬件做到薄薄的機身中。喜聞樂見，只要散熱過關，薄一點自然更好。

散熱孔：散熱孔是進風和出風的窗口，理論上來說是越多越大越好。當然，散熱孔不僅能進風，還能進塵，防塵措施沒做好的話，散熱孔一旦多起來，電腦就一鼻子灰咯。

廣義來說只要能進出風的空隙都應該叫散熱孔，所以還包括鍵盤按鍵的縫隙。有的產品就很好地利用鍵盤進行縱向散熱，達到出其不意的效果。

散熱風道：與臺式機的垂直風道不同，筆記本薄薄的機身要求風道設計更加立體，從而增強散熱。一般來說，游戲本都會采取底面進風，側面和上方出風的風道設計，這就是為什么你們的游戲本D面都有一大排進風孔。

與臺式機的風道設計相類似，筆記本風道也應該遵循風往一處吹的原則。氣流應該連續、有序，一側進，另一側出。某些筆記本風道設計混亂，風到處吹，就不多說了。

密度低的冷風從底部進沒有爭議，也不會占用過多的位置。一些細心的廠家會通過加入墊腳等手段墊高D面保證進風口的通暢。

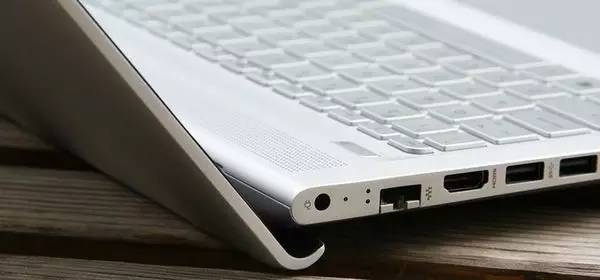

像這種通過打開轉軸頂高機身的設計就很精妙，雖然我覺得有點丑。當然，也有一些筆記本為了制作一體化的D面，放棄了底部進風口，而挪到別的位置，D面則做成一個完整的平面，看起來更美觀。

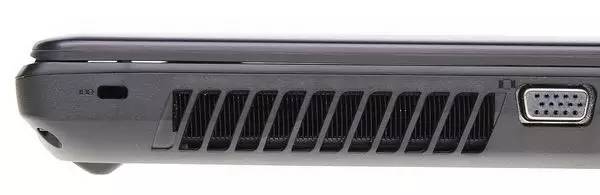

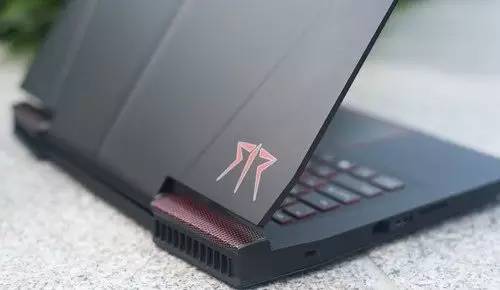

而要從側面和上方吹出的熱風就麻煩點了，因為散熱孔需要占用不小的位置，最嚴重的就是側面的接口位置。為此，很多廠家都下大功夫在筆記本的其他地方打孔，比如前面提到的鍵盤縫隙。再比如高端游戲本中常見的后方出風：

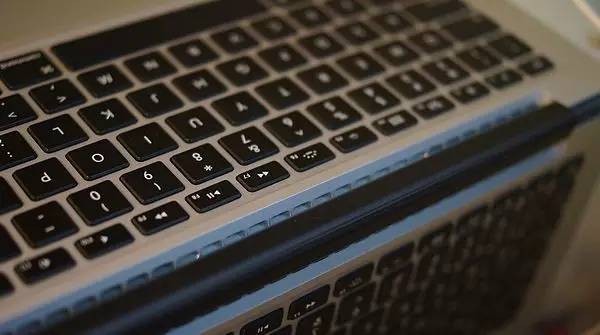

還有喪心病狂的轉軸處出風，非常的高大上：

你們喜歡的Mac就是這樣做的。但轉軸出風一般都往屏幕吹，導致屏幕的溫度有所提高，對于高性能本本來說還是有點危害的。

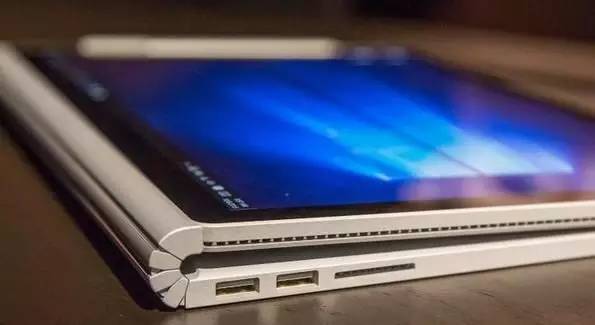

還有就是顯示屏出風，比如Surface Book：

哦對了，Surface Book既有屏幕出風也有轉軸出風。當然，屏幕出風的代價就是要給屏幕留一定的散熱空間，所以屏幕厚度要有一定增加。

其實臺式機的風道往往不用怎么操心，畢竟散熱空間非常大，隨手買個散熱器也已經非常給力。而筆記本風道的設計非常重要，筆記本狹小的空間會導致熱量非常難以排出，除了CPU和顯卡之外，硬盤和內存都是電腦的熱源，而它們的熱量只能靠風道中的空氣流通來實現。

機身材質：這點很多人都會忽略，金屬、塑料、纖維等材料的導熱效果都是不一樣的，機身材質在一定程度上也會影響著筆記本的整體散熱效果。理論上來說，金屬的散熱效果應該是比較好的，但同時，熱量導到金屬上后，手摸著也很燙。

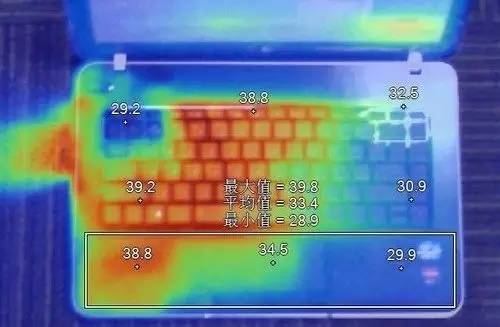

發熱源位置：風道設計無論多優秀，總會有一個地方特別熱，那就是發熱源位置。如果你打擼打著打著，發現QWER四根手指熟了，那就證明你買本本之前沒有好好參考發熱源位置。發熱源位置可以通過風道和主板設計進行調整，建議各位，尤其是在買游戲本之前，先到網上查查。

當然，發熱源位置無論怎么調，都只能在C面某一處，手總會碰到，選擇的時候也不能太吹毛求疵。

筆記本散熱能力除了會影響硬件的運行之外，還極大影響著筆記本的使用體驗，畢竟鍵盤和觸控板都在發熱源的上面。一款真正優秀的筆記本，不應該只是性能強屏幕大，而同時應該有優秀的體驗。

筆記本散熱改善技巧

如果你已經買了本本，那就沒辦法了，散熱能力已經注定啦。但是不要灰心，以下的增強型散熱技巧或許能幫到你。

熱管改造： 針對熱管部分的改造，最簡單的莫過于更換散熱硅脂了，我在這里怎么會說這么無聊的事情呢！于是我隨手網上一搜：

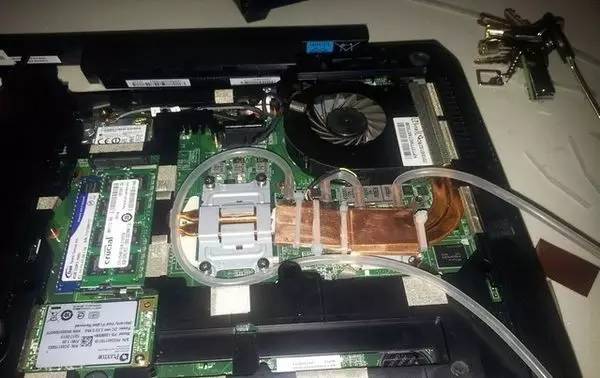

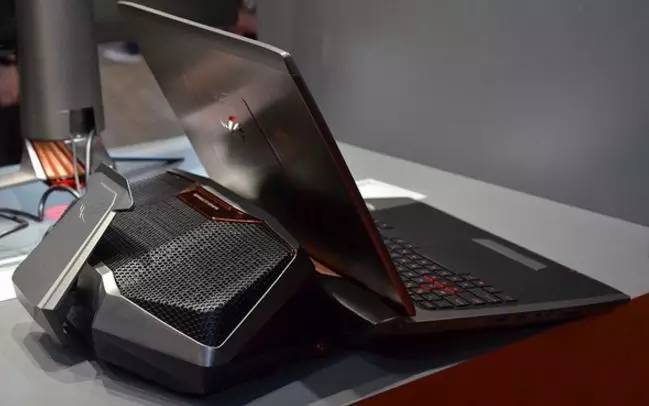

筆記本改水冷問你怕不怕！熱管改造可以說是最有趣的筆記本DIY方式了，除了改水冷這么恐怖的，你還可以考慮加熱管、換熱管、加散熱片等手段進行改造。

風扇改造：

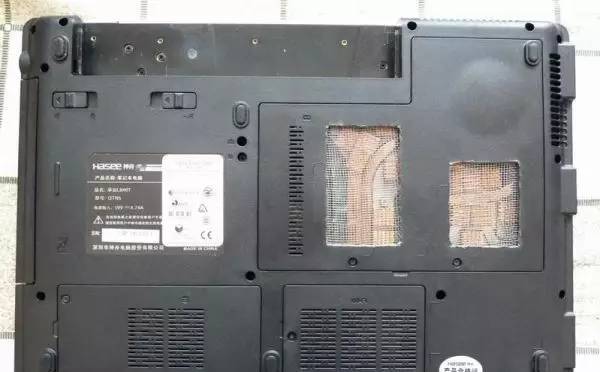

散熱孔改造：

風道改造：

最便宜的風道改造就是清灰。為什么說最便宜，因為自己動手就可以完成，把筆記本拆了，擦擦，然后裝上。買筆記本之前，要看清楚筆記本D面有沒有簡易清灰窗口，掀開蓋子擦擦就可以了。

當然，清灰也不需要太頻繁，一般來說一兩年清一次就可以了，臺式也是一樣的。有的同學CPU比昨天高了一度就囔囔著要拿去清，我都不知道說什么好了……

筆記本輔助散熱器就是另一件武器了，不少同學或許也買過。筆記本散熱器又大致可以分為筆記本散熱底座和抽風式散熱器。

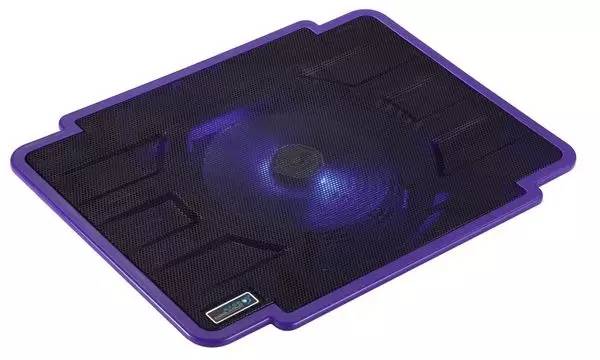

筆記本散熱底座就很常見啦，說白了就是一把有殼的風扇嘛。一方面，風往上吹，相當于送風進筆記本；另一方面，也墊高了筆記本的底面，讓空氣更容易進入。

這看似簡單的筆記本散熱底座，其實陰謀重重，買之前你可要看清楚了：

筆記本底面是沒有進風口的，買這個基本沒用。筆記本散熱底座的原理，就是給D面的進風口送風，連進風口都沒有，基本是廢了；

風扇位置沒有對著進風口的，買來基本沒用。買的時候挑個正對著的就好；

風壓不夠，還不如不買。以前看評測，確實有看見過用了筆記本散熱底座溫度反而升高的。那些十幾塊錢的筆記本散熱底座，還真的不如開空調來得猛。

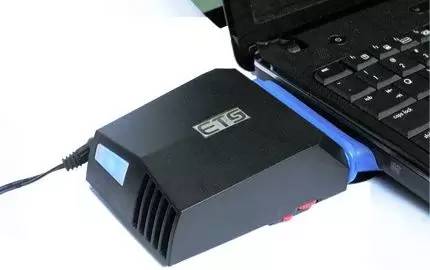

抽風式散熱器則是公認的散熱神器，通過強力抽出筆記本內的熱氣達到散熱效果。

但不能否認，某些低價的抽風式散熱器還是非常雞肋的。抽風式散熱器還有兼容性問題，但橡膠圈密封的產品已經普及，問題不大。最嚴重的還要數噪音問題，一臺幾千轉的小風扇在耳邊叫，真的很讓人抽風。

別忘了，如果你的電腦側面沒有散熱孔，買了你也裝不上去，抽風可不是這么好裝的。

有關風道，還有一點要提醒各位的是筆記本鍵盤膜。前面提到過有的產品通過鍵盤的縫隙散熱，如果你買一塊橡膠鍵盤膜回來蓋著，相當于把風道堵死了，自然是很不好的。如果你有強迫癥，又或者愛邋遢經常吃薯片掉鍵盤上喝汽水撒鍵盤上，可以考慮買一款透氣的布料或尼龍鍵盤膜。

除去外在解決辦法，大家不妨看看控制面板里有個電源設置，里面可以設置電腦的電源模式，調低一點，在一定程度上可以減輕CPU和顯卡的發熱。

另一方面，筆記本發熱其實很正常。臺式也會發熱，只不過你不碰它所以感覺不到而已。發熱屬于正?，F(xiàn)象，大不需要這么緊張。如果你的電腦待機也有四五十度，那就真的要警惕了……
