浸沒液冷機柜結構由哪幾部分組成？
如果按照形態來分：液冷機柜分成了臥式機柜和異構式。
由于超算通常采用的是異構形態的服務器，因而機柜采用了定制化的解決方案，如上述中科超算中心來自于同集團的中科曙光，由中科曙光提供服務器，曙光數創提供基于系統（包含機柜）和部署服務。
浸沒液冷機柜結構由哪幾部分組成？
故此，不妨以更具普適性，更具規模體量部署前景，更具典型性的單相液冷臥式機柜式架構，作為浸沒液冷機柜（Tank）的剖析基礎，穿插相變液冷的獨特單元或功能模塊的說明。
整個浸沒液冷機柜（系統），大體可以分為以下幾個組成部分：
一、主機柜柜體
如果把豎著的Rack理解為冰箱，那么倒下來的Tank就是機柜。典型的機架式服務器，以不同于Rack的橫置，而改為豎直部署。

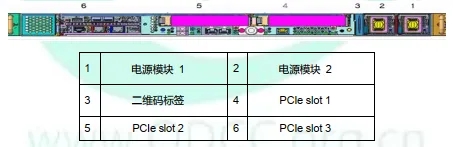

正常來說，服務器的維護面朝上，電源面在下。但這樣的問題是，服務器進出機柜，電源線的插拔，都異常困難。對調過來，顯然維護調試又是問題。因此浸沒液冷服務器，需要重新優化，實現同側（頂面）維護，底面只負責輸送冷液。如阿里在《ODCC浸沒液冷規范》所列出的：
假如部署體量，不足以進行高度定制，需要對標準的機架式服務器進行改造，實現同側運維及電氣連接。

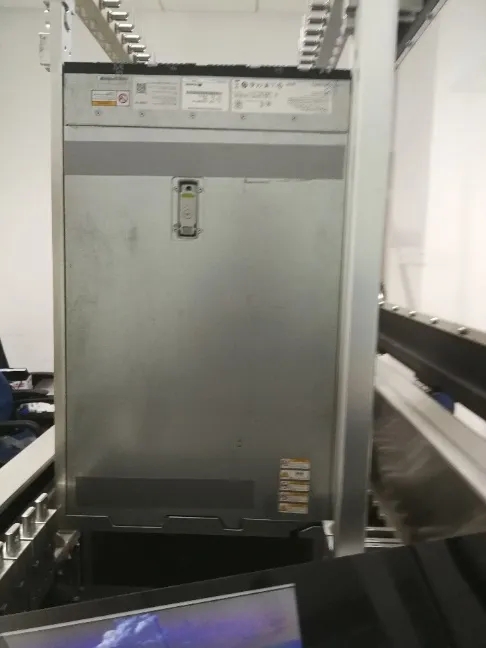

通常的做法是，管里面朝上，電源至于底端，但是被轉接到上部。如下圖所示的轉接方式：
柜體的大小，按照通常的要求是參考Rack尺寸定義，即長度為42U-54U之間；高度取決于服務器尺寸三圍中的長度數據，通常以800mm為標準的話，會增加額外的400-500mm用于線纜轉接口、進液和出液口、固定結構等；Tank的深度，以19英寸或21寸服務器的寬度為基礎，增加300-400mm。

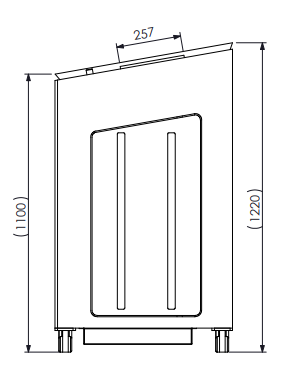

Tank高度示意圖
因而Tank的尺寸通常為：
長：2200-2800mm
寬（深）：850-1200mm
高：1100-1350mm
典型52U浸沒液冷Tank參考尺寸如下：

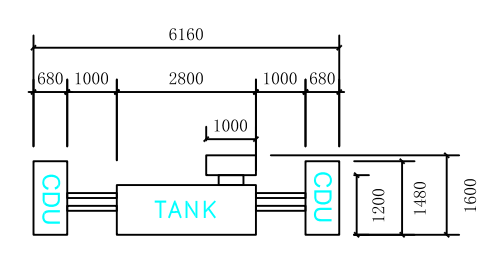

A類標準單機柜布局示意圖
柜體材料，采用常規304，兩面焊接，并作保壓測試，根據尺寸大小，和冷媒種類，選擇不同的材料厚度，以及密封材料。

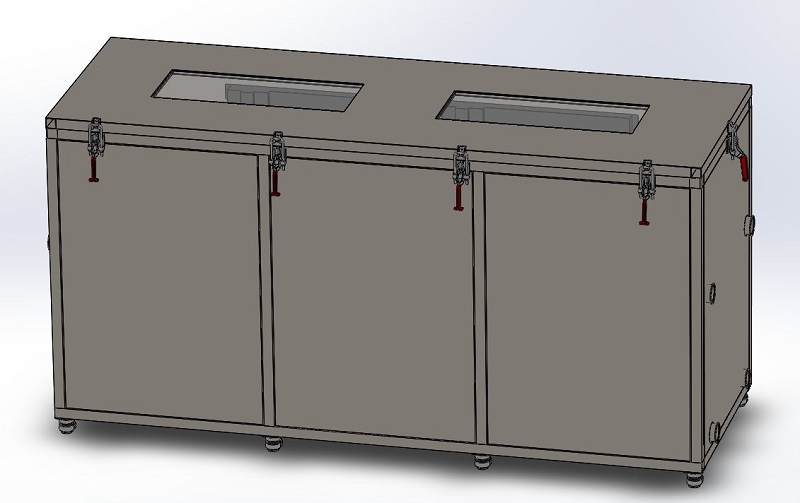

主機柜通常會采用包含可視視窗的上蓋，一方面用于可是觀察，一方面也可減輕采用全金屬上蓋的重量。在單相架構中，多采用鎖扣鉸鏈做密封緊固。相變架構，則需要法蘭式密封機構。

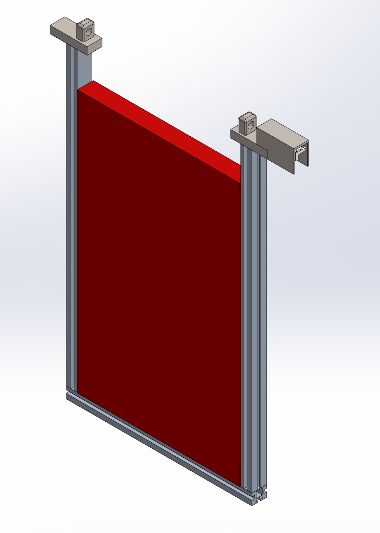

單相架構密封機制示意圖
相變架構密封機制示意圖
問題與思考：
針對19英寸和21英寸的兼容性要求，需要機柜需要一定的靈活度
通常采用冷液下進，熱液上出的方式。電源從下至上調整后，電源處在相對溫度最高的區域。應當注意適當?shù)倪x型，并設定合理的冷卻條件。
Tank底部應針對IT設備的流道分配設計和優化，以確保冷液進入Tank后，把有限的揚程和流量，優先給予發熱器件，并盡量減少壓降損失，直至回液給CDU。
二、配電柜
配電柜通常依附于主機柜，也可列裝部署于機房一側。區別于動力柜單元，配電柜通常采用1對1的架構，內置PLC和控制器。
因主體功能不同，又分為2個部分。既負責高壓電氣部分的連通或短路控制，也負責傳感器數據采集、控制和負載設備的供電管理。
問題與思考：
機柜的配電柜，也可以理解為控制柜。提供Tank自身及內置IT設備的電力輸入通道，不提供CDU的動力源。但需要收集CDU的傳感器數據。
能夠接入機房的大動環
三、換熱單元
這部分就是本文初定義的CDU，也是核心換熱單元。其中主要器件為循環泵和板式換熱器，輔以必要的閥門、管路、傳感器。
基本的換熱效能，固然經過嚴格的傳熱仿真計算。除此之外，為了進一步降低PUE，在低負載的情況下，通常會通過變頻器控制泵的轉速和流量，進一步節約能耗。
為滿足A/B/C不同等級的需要，主機柜跟CDU的配比，可以選擇1+2、1+1或N+1的不同組合方式。通過預設的邏輯控制程序，可以停止、調換不同的應急、冗余泵組。
在CDU的布局空間中，通常還會在管路上設置旁路過濾系統，主要處理3種目標過濾對象，分別為水汽（液態）、雜質、塑化劑等有機物。根據過濾對象的不同，選擇不同的濾芯，并設定合理的監測手段（如壓降監測），實現人工或自動的過濾啟動及替換機制。
CDU的供電來自于獨立的暖通系統供電，獨立于設備主機，也不接入UPS。
問題與思考：
相比于對標準品CDU的改造，定制化的CDU更適合系統的整體架構
如果選用油類物質作為冷媒，油泵的選型主要考慮安全性和噪音指標；采用氟化物為冷媒，主要考慮泄露密封情況
考慮到運維的便捷，相變架構案例中，有不少采用的是分體式設計，如曙光的“硅立方”解決方案，蒸汽從刀片組集中到CDU進行集中冷凝，再回流并分配至各個刀片。CDU內置集群冷凝器，用于冷媒蒸汽的冷凝。冷凝器的內部供水依然來自外部冷卻塔。此時的難點，將是如何控制并分配到各個刀片的流量。過快造成刀片堵塞氣路，影響蒸汽排出；過慢液位持續下降，燒毀器件。如果刀片內計算節點的負載發生變化，情況會更復雜。
減少有機物的污染，是確保冷媒（無論油還是氟化物）長期穩定運行的關鍵。CDU的過濾系統，起到了至關重要的作用。由于設備端材料成分的復雜性，針對可能析出的不同有機物的吸附，需要根據實際情況，反復實驗。但這類濾芯的有效性實時監測會很困難，因而通常是模擬測試并設定額定的維保周期。
四、電氣連接
存在著兩種典型的電氣連接處理方式，PDU位于主機柜內，液面之上；或PDU位于主機柜背后，根據IT設備的電氣性能要求，選用適配的穿壁連接器。
一般盡量不采用單純的格蘭頭作為線束穿壁連接，其密封性無法滿足密封要求，哪怕是單相架構中，高沸點的冷媒。也會在長期高溫（50℃±5℃）下，揮發出氣態冷媒，其飽和蒸汽壓會驅動其他從穿壁處滲漏。如選用格蘭頭，應當達到氣密級別。
問題與思考：
市電和高壓直流供電，有時同時被需要。因此要根據情況，預留足夠的接口空間。
由于無法實現全銅排連接，電纜的使用要特別主要避免采用PVC材質的線纜皮，并且需選擇不含塑化劑的材料。塑化劑容易被萃取，因而造成線纜的硬化，長期運維操作，可能導致潑皮、短路。
五、弱電連接
服務器和交換機需要應對的弱電轉接，主要是光纖（或RJ45），VGA（或HDMI），USB這3類。同樣的原則都是需要采用氣密性的穿壁連接器作為中轉連接器，而非線纜式直接走格蘭頭收緊。
問題與思考：
處理光纖的主要手段是穿壁式Pigtail連接。適合運維。
針對高速傳輸要求的數據接口，需要注意連接器的選型適配。
各種傳感器數據，也需要密封轉接進出，可以考慮采用集成式的控制板，或者無線傳輸。
六、壓力控制
在5.4.3條目中，已經有說明。即使是單相架構中，并沒有利用冷媒的兩相態換熱。但是依然有持續的液態冷媒氣化的過程，在沒有達到飽和蒸汽壓之前，Tank內部始終處于對外的持續壓力增加狀態。因而需要做一定的壓力控制。
單相架構的壓力控制，主要是密封結構為主的結構壓力控制。設定一定的承壓點作為設計基礎。
問題與思考：
相變架構比較復雜。既有機械結構上的密封控制，又要做后臺軟件上的壓力控制。從部件看，既有法蘭密封結構，又有電磁閥和泄壓機構。既要滿足正常運行中的承壓，又需要在系統運行中出現意外失效（失控）后，壓力的主動釋放，以保護柜體和元器件。持續的壓力增加，會急速拉升冷媒的沸點，如果保護斷電機制和急速制冷機制沒有生效，不做主動壓力釋放，將引起元器件的大批量燒毀。
要注意的是機柜斷電后，由于負載還存在余熱，CDU通常會持續運轉一段時間，直至完全冷卻。這個過程，應注意保持負壓閥的開啟。
從壓力控制的角度來看，曙光“硅立方”是目前做到比較好的解決方案。CDU集中冷卻并控制壓力。刀片獨立實現，通過快接連接器，液進氣出，運維過程不影響CDU的整體平衡。
七、總控系統
控制系統的數據來自于傳感器的數據反饋，通過PLC進行收集及模數轉換，做出預設策略下的系統狀態判斷，并實施干預和控制。
包含并不限于以下傳感器：
溫度傳感器
數字式壓力計
浮球感應器
電導率傳感器
流量計
八、冷量自動調節
冷量根據液體溫度來調節，滿足負載工況波動下的最優配置。
九、安全告警功能
溫度過高警報
液位過低警報
壓力過低警報
電導率異常警報
漏液警報等等
十、主動控制策略
超溫主動宕機
液位過低宕機
強制過濾
開啟備用CDU（泵組）
問題與思考：
實際上，基于以上硬件及軟件上的總控架構，配合一次側的數據采集，以及必要的泄露檢測機制，這已經肩負了傳統風冷機房中動環系統的很大一部分工作。這也是液冷機柜最大的特點之一。
其他組件
在大機柜系統范圍內，配合運維所需要的部件和工裝，亦應當被納入。比如，補液系統，行吊系統。
十一、補液系統
由于運維的需要，部件的更換，以及系統級密封存在的長期微滲透，無論單相還是相變架構，都需要定制給機柜進行適當?shù)睦涿窖a(bǔ)充。
另外，在長期停機檢修階段，機柜內的液體，也需要全部抽出來進行密封保存。
因而有了補液系統的存在。抽補液的過程，可以進行手動，也可以進行自動控制。補液系統，以可充電移動車的形態存在，內置過濾和壓力平衡裝置。能夠?qū)崿F(xiàn)跟機柜的無縫對接，并實施抽補液動作。
十二、行吊系統
液冷部署，如果采用非異構形態，而是普通的臥式Tank狀態，服務器的垂直進出機柜、取放、運維，都將是兼具的任務。相比于風冷的橫置狀態，會更加艱難。
典型數據是，1U服務器的平均重量為18.5kg，2U為43kg，4U要超過65kg。這個重量，要確保設備垂直形態下，高出1米2-1米3的機柜上蓋而提出。幾乎是單人不可能完成的任務。而且一旦控制不穩，發生撞擊，勢必造成非常嚴重的后果。
行吊系統，顧名思義，可以通過機械吊臂，輔助人工操作，減輕操作難度，降低操作風險。因布置位置的不同，可以是單獨的行吊車，也可以集成于機柜內部。
下面是幾種行吊系統典型案例：

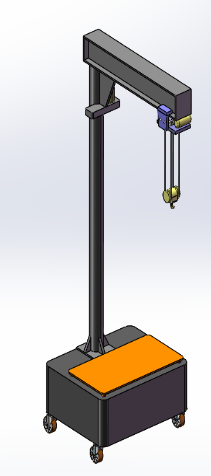

移動行車

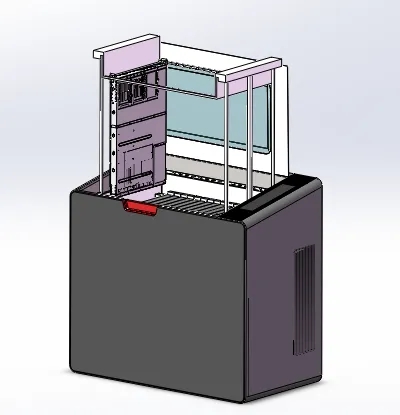

內置隱藏式抬升

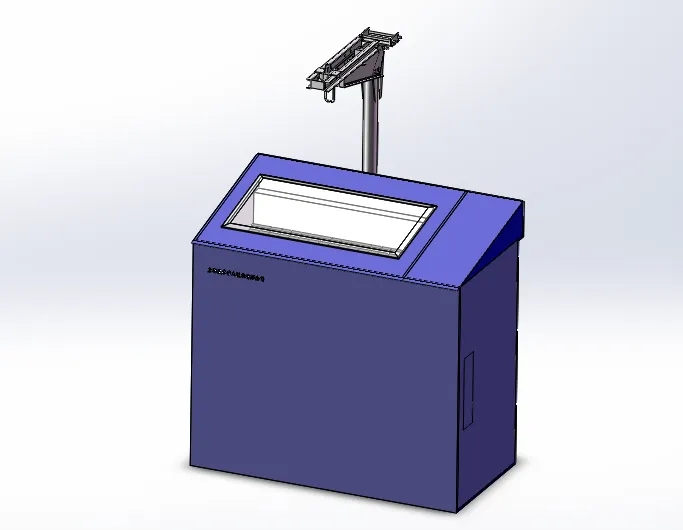

外置式折疊吊臂
