液冷板在使用的過程中可能會遇到一些問題:一方面,部分客戶對電池包測試時發現,采用透氣的發泡硅膠作為殼體密封,在潮濕環境中長期使用,電池包內部濕度增加及液冷板上下表面溫差,這兩種作用會使電池包內部水氣在液冷板下方凝結為液態水,產生不安全因素;另一方面,液冷板與電池包直接接觸,這就造成了液冷板長期處于負重狀態,加上自身是金屬結構,會產生一定的物理變形,中間位置會產生一定的塌陷,與電池模組的接觸界面會有空隙產生,不利于熱量的傳遞。

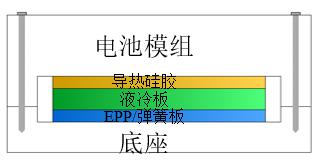

針對以上兩個問題,目前采取的解決方式是:一方面,利用膠或者密封圈對電池包殼體密封,防止外界空氣的進入;另一方面,在托盤底與液冷板中間利用彈簧或者聚丙烯發泡材料(EPP)等彈性物質作為支撐,防止液冷板的下陷,整體設計結構如圖所示。

【圖】電池模組液冷板支撐結構設計

目前,新能源汽車對動力電池的要求越來越高,這種要求不僅體現在對系統能量密度和系統功率密度上,也體現在電池包的各個方面。要求的提升也意味著電池總的發熱量也隨著增大,帶來的安全問題不容忽視。傳統的風冷技術已經無法滿足電池高度集成化的需求,液冷方案已逐漸占據主流。液冷板的有效散熱為電池包的熱管理安全提供了保障,使電池的熱量得到了有效的傳導,相信在新能源汽車上會有更加廣闊的應用前景和商業化價值。
