電池模組對液冷板有一定的要求。首先是散熱功率大,能夠快速把模組產生的熱量帶走,防止溫度的急劇攀升;其次是可靠性高,車輛在道路中行走,處于工作狀態的電池包要經過各種環境的檢測,振動、沖擊、高低溫等比較嚴酷的工作環境,動力電池包的工作電壓動輒幾百伏,冷卻液的泄露將會成為一個非常嚴峻的問題,即使使用絕緣性能好的冷卻液,但遇到外部物質的摻雜后,也會立即降低它的絕緣性能,造成一定的安全風險,因此,液冷板密封可靠性很重要;再者是散熱設計要精準,避免系統內溫差過大,工作溫度對電池的性能和老化有著很重要的影響;最后是對重量的要求,電池包目前注重輕量化,這就要求包內每個部件都要做到輕量化,如果液冷板占取太多的重量,會直接影響電池模組的能量密度,這是無法接受的。

針對以上問題,液冷板在設計的過程中一般采用鋁基板埋銅管,即將鋁基板用計算機數控技術加工銑槽,再采用沖壓機將已彎好形狀的銅管壓到鋁基板上面,然后進行釬焊焊接。這種設計,一方面鋁的輕量化起到減重及成本的控制作用,另一方面使銅管的高導熱性能也得到了充分的利用。最后設置兩個進出口,注入相應的液體制冷劑,一般為水或者水和有機醇的混合物(醇可以防止水在低溫下結冰),水泵控制液體的循環流通。以水或者其與有機醇的混合液作為液冷散熱劑,是因為在物理學中,水的熱傳導系數和比熱容都比空氣大很多,熱傳導速度快,升溫比較慢,所以說水是一種比較理想的散熱介質。在電池包中,因為根據環境的不同,在低溫環境出現時,水容易結冰,對散熱非常不利,為了解決這個問題,一般采用水和有機醇的混合比例作為制冷劑,結果得到了很好的驗證。

液冷板工作的原理是:電池工作產生的多余熱量,通過與板型鋁質器件表面接觸的方式傳遞,液冷系統利用液體流動換熱系數較大的特性,依靠液體流動轉移高熱量,最終被器件內部流道中通過的冷卻液帶走。

一般液冷板的結構如圖1所示。

圖1 電池包中液冷板結構

液冷板在電動車中的應用

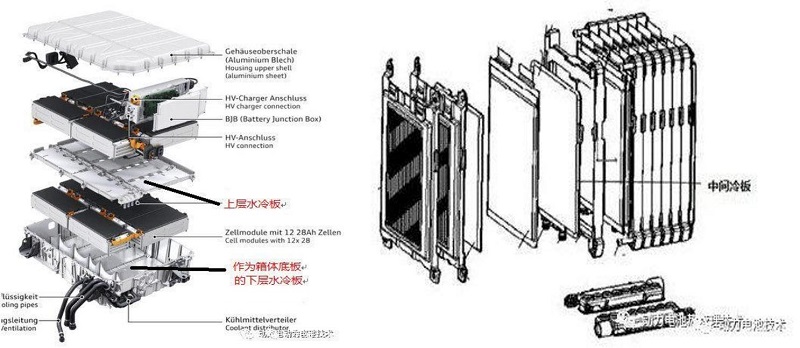

在一些典型的電動車的應用中,液冷板根據冷卻作用范圍不同,可以分為模組級別和電芯級別的液冷板。結構如圖2所示。

圖2 模組級別的液冷板(左)和電芯級別的液冷板(右)位置

模組級別的液冷板是作為電池包內部的一個模組,一般是放在電池模組下面,與電池直接接觸進行散熱。每個車用廠家的設計有很大的不同,大多數設計結構為電池模組-液冷板,也有少數廠家,為了更好的解決散熱問題,使用電池和模組的并聯結構,從上而下為電池模組-液冷板-電池模組-液冷板(比如Audi Q7 PHEV)。

電芯級別的液冷板是將水冷板夾在電芯之間,成為電芯模組的一部分,能夠達到更好的散熱效果。不同類型的設計會根據廠家的不同而有所變動。

根據目前的應用形式,在電池包中,一般方形、圓柱電池的液冷系統,大多是模組級別,一般放置在電池箱底部位置;軟包電池,則是電芯級別的偏多。
