由肖克利-奎伊瑟極限可知，在標準測試條件下，單結光伏電池的理論最高轉化效率為 33.7%。多結光伏電池的效率相比單結光伏電池的效率要高出許多，理論上其最高轉化效率超過了 60%。而根據 Progress in Photovoltic ： Research and Applications 期刊公布的 2016 年最新一期全球太陽能光伏電池最佳效率匯總表，美國國家可再生能源實驗室（NREL）已將五結光伏電池的轉化效率在標準工況下提升到了 38.8%左右。但即便如此，仍有一半以上的太陽能無法轉化為電能，而未轉化的太陽能將轉變?yōu)闊崃糠e聚在電池中，對電池的性能、壽命造成不利影響。

眾所周知，光伏電池的轉化效率與自身的運行溫度密切相關，溫度越高效率越低。研究數據表明：電池溫度每上升 1℃，晶硅電池的光電轉化效率就會下降約0.4%，非晶硅電池大約會下降 0.1%。另外，電池在達到其運行溫度上限后，電池溫度每上升 10℃，晶硅電池的老化速率將增加一倍。運行溫度是光伏系統設計時需重點考慮的參數之一，電池生產廠家一般會給出電池的最佳工作溫度范圍，若溫度超出給定范圍，將對電池同時造成短期損傷（效率下降）和長期損傷（不可逆損傷）。

從工程設計的角度看，光伏電池的散熱設計應綜合考慮電池溫度、均溫效果、可靠性、簡單性、廢熱利用、功耗及材料成本等。光伏電池的冷卻方式主要分為被動式和主動式兩種，本文結合了近年來國內外關于平板光伏電池冷卻的研究成果，對傳統風冷和液冷以及相關新型冷卻方式，包括蒸發冷卻、熱電冷卻、輻射冷卻、相變材料冷卻等技術進行了梳理。同時，文中還著重對比了不同冷卻方式下的傳熱熱阻（或溫差）、能效提升及運行溫度等參數，并分析了不同冷卻方式的優點和不足，力求為相關科研工作者和工程設計人員提供相關參考和借鑒。

1  傳統光伏板冷卻散熱技術

1.1  風冷

風冷是利用空氣自然或強制對流對設備進行冷卻的方法，具有結構簡單、技術成熟等優點。目前，自然對流冷卻的研究主要是從提升表面對流傳熱系數和增大換熱面積兩方面入手，但該冷卻方式具有一定的散熱極限。為提升表面對流傳熱系數，強制空冷中需要接入風機，但此時需要綜合考慮電池效率提升與風機功耗增加之間的平衡問題。

1.1.1  自然對流冷卻

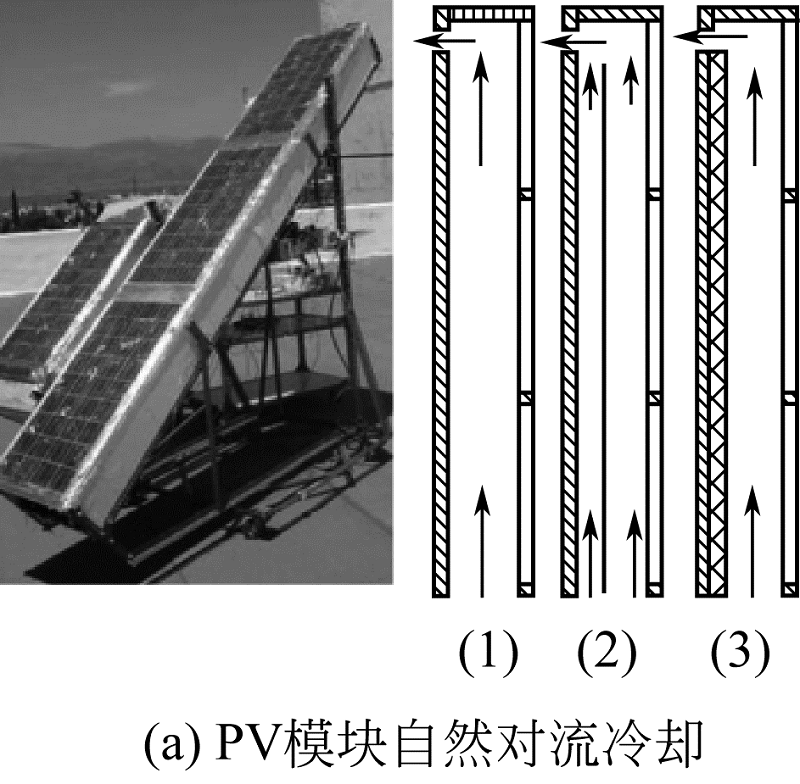

TANAGNOSTOPOULOS 等對光伏板背面的兩種低成本空氣流道改進方案進行了實驗研究，兩種改進方案分別為：通過在光伏板背面的空氣流道中間增加金屬薄板（TMS）以及空氣流道壁面設置涂黑翅片（FIN）來提高空氣與光伏板背面的對流傳熱，實驗中兩種改進方案與普通的光伏板空氣流道自然冷卻相比較，如圖1(a)所示。結果表明：TMS方案下的電池溫度要高于 FIN 方案，但均低于對比裝置，PV 模塊溫度平均下降 3～10℃。其中，TMS方案減小了空氣流道的水力直徑并增加了其換熱面積，而 FIN 方案發射率較高，能夠提升光伏板的輻射散熱量及氣流的速率和效率。ELDEN 等從增大氣流浮升力入手，在PV 模塊背面安裝了帶有集熱器的空氣流道形成“太陽能煙囪（SCC）”，并對煙囪的運行溫度及煙囪高度進行了研究。運行溫度分別為50℃、55℃和60℃，高度由0.3m 增加到3m，結果表明：當運行溫度設定為 60℃時，隨著煙囪高度的增加進出口壓差從 0.5Pa 增加至 5.3Pa，煙囪空氣流速可從0.6m/s 提升至1.78m/s，冷卻效果得到提升，但需注意過高的煙囪會導致初始投資增大，同時也會對相鄰光伏模塊產生遮擋的不利因素。

增大換熱面積是提升自然對流傳熱效率的另一重要途徑，GOTMARE 等對背部帶有穿孔翅片的光伏板進行了研究，實驗中帶翅片和不帶翅片的光伏板溫度分別為 59.5℃和62.0℃，溫度下降了約4.2%。CHEN 等同樣對光伏板背面安裝擴展表面肋片進行了實驗研究，并將電池的轉化效率提高了0.3%～1.8%。CUCE 等則對單個電池安裝在鋁制翅片熱沉表面的性能進行了測試，結果表明：在環境溫度為 25℃，輻射強度分別為 200W/m2 、 400W/m2、600W/m2 和800W/m2 時，輸出功率分別提升19%、17%、15%和16%。

圖1  自然對流冷卻與強制對流冷卻示意圖

1.1.2  強制對流冷卻

強制風冷中的風量直接影響電池的冷卻效果和系統的整體能耗，從技術經濟的角度來看，流量的增加伴隨風機功耗的增加，系統綜合效率反而會降低。為此，NEBBALI 等對強制風冷中的最佳風量進行了模擬并驗證上述觀點，模擬結果表明：電池溫度會隨流量的增加而快速下降，當質量流量超過 10g/s 時下降趨勢將會減緩，且當質量流量為8g/s 時系統絕對效率達到最高值。IRWAN 等則通過安裝直流無刷風機以達到利用自身發電直接驅動空氣冷卻 PV 模塊的目的，實驗中 PV 模塊的運行溫度下降了 6.1℃。此外，為了獲得更為均勻的氣流以達到 PV 模塊的均勻降溫，TEO 等對流道中增加平行導流片后的性能進行了研究，改善了表面溫度分布不均的現象，在空氣質量流量為55g/s 時，電池的運行溫度維持在了38℃左右。

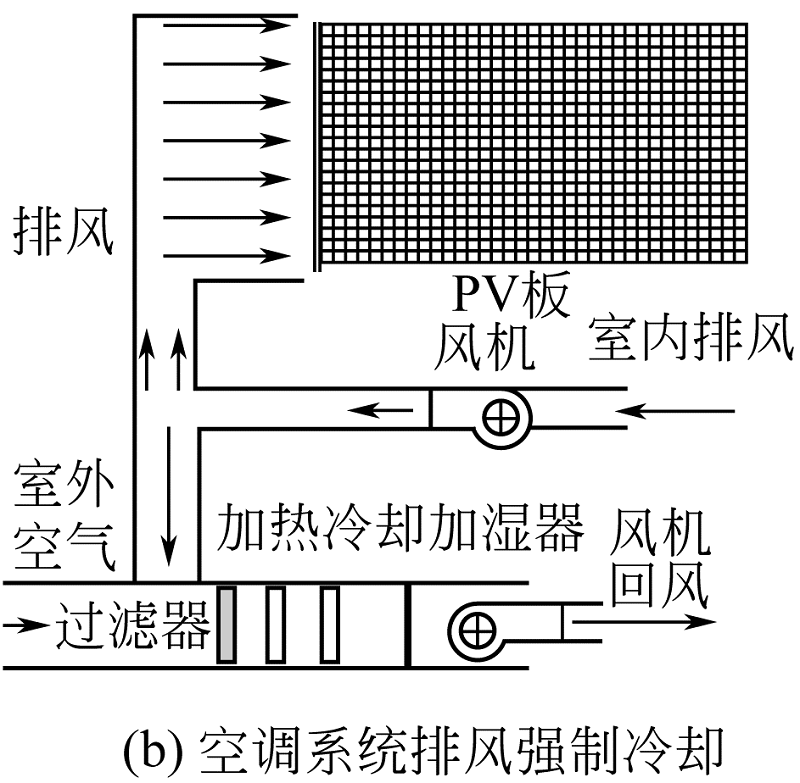

以上強制風冷研究主要聚焦于 PV 模塊的結構和風量優化等方面，但電池運行溫度仍超出環境溫度較多，電池與環境之間的傳熱熱阻較大。近年來，研究人員嘗試在傳統風冷中引入合適冷源，從增大傳熱溫差的角度使得電池溫度能夠進一步降低，甚至低于環境溫度。WASSIM 等將 PV 陣列與建筑中的空調系統排風相結合，利用空調系統提供的風壓來驅動排風達到冷卻 PV 陣列和實現 PV 表面除塵的雙重目的。作者認為該系統比較適合在海灣等沙塵暴多發地區應用，如圖 1(b)所示。由于排風溫度低于環境溫度，當排風量大于1000g/s 時，PV 模塊溫度就可逐漸下降至環境溫度以下。SAHAY 等提出了一種集中式耦合地源冷卻光伏系統（GC-CPCS），該系統原理類似于集中式中央空調，由于土壤全年溫度波動較小，通過風機驅動空氣流經地源換熱器，再將降溫后的空氣送至各個 PV 模塊處達到降低電池溫度的目的，但實驗中觀測到PV模塊的溫度僅下降了2～3℃，因此還需進一步進行優化。

1.1.3  風冷散熱性能對比分析

提高對流傳熱系數、增大換熱面的自然對流改進方案能提升電池發電效率的同時不存在自身功耗，而優化 PV 模塊結構或風量的強制對流冷卻方式冷卻效果雖比自然對流冷卻效果佳，但由于自身功耗而導致系統的綜合效率下降及技術經濟性較差。相比這兩種冷卻方式，與空調系統結合的冷卻方式冷卻效果更佳，但適用范圍受到限制。表1 總結了部分上述 PV 電池風冷研究的主要工作內容和相關技術參數，包括：能效提升幅度及電池運行溫度等參數，并依據相關參數計算出了 PV 電池與環境之間的傳熱熱阻（或溫差），其中電池與環境之間的傳熱熱阻計算公式如下。

(1) R=△T/q=(Tc-Ta)/q

(1)式中，R 為 PV 電池與其所處環境之間的傳熱熱阻，m2·K/W；ΔT 為電池的與環境之間的傳熱溫差，℃；Tc 為電池的運行溫度，℃；Ta為冷源溫度，℃；q 為入射到電池表面的太陽輻照度 W/m2。

從表1 可看出：當自然對流冷卻采取強化措施后，電池的轉化效率和能效均有所提升，但提升幅度不大，電池溫度超出環境溫度較多，傳熱熱阻基本維持在0.04～0.06m2·K/W；相比自然對流冷卻，傳統強制風冷熱阻有所下降，但電池溫度仍高于環境溫度，而當風冷中引入適當冷源后，由于傳熱溫差增大，電池溫度可大幅下降，甚至可低于環境溫度以下。

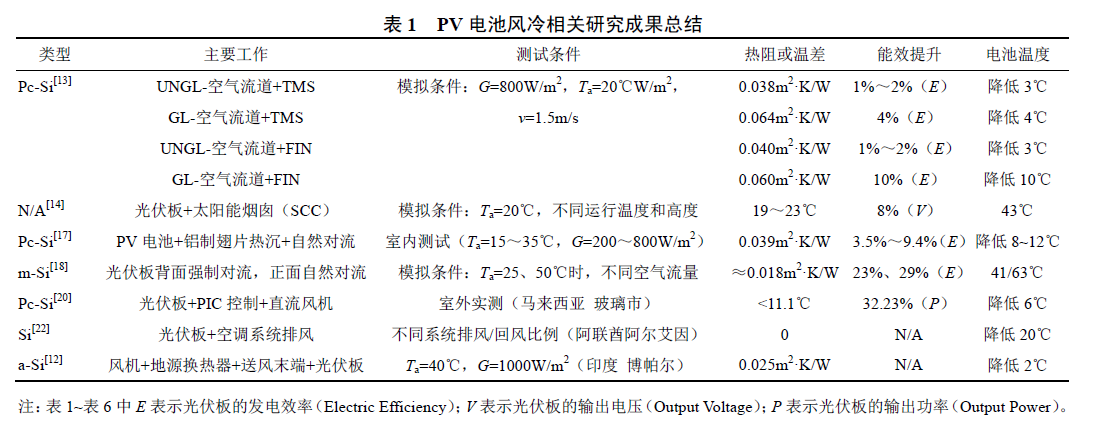

表1  PV 電池風冷相關研究成果總結

1.2 液冷冷卻

根據工質流動方式和位置不同，本節將液冷劃分為換熱器式冷卻、表面式冷卻和液浸式冷卻三種。

1.2.1 換熱器式冷卻

換熱器式冷卻主要是指冷卻工質不直接接觸光伏板，而是通過水冷換熱器內部不斷循環流動的冷卻介質將熱量傳遞至外部環境中的散熱方式。 WILSON利用了河流上下游重力勢差驅動河水流過 PV 陣列冷卻 PV 系統，在水溫為 28℃時可將電池溫度降低至30℃，僅比設計溫度高出 5℃，相比無冷卻措施時，溫度降低了 32℃，效率提升了12.8%。由于節省了循環泵，初始投資和運行費用大幅降低，但該系統對應用地點有所限制。換熱器式液冷通常需要與循環水泵相配合，若單純以提升轉化效率為目的應用該種冷卻方式，實際效果并不理想。對此，眾多研究者將強制液冷與太陽能集熱相結合形成了太陽能光伏光熱（PV/T）系統，從而降低了投資回報周期，提高系統綜合利用效率，此處不再贅述。

1.2.2 表面式冷卻

表面式冷卻是指通過噴淋等設備將冷卻介質噴灑在光伏板表面，或直接將光伏板表面與冷卻介質相接觸，并利用冷卻介質與光伏板之間形成的對流傳熱帶走光伏板表面熱量的散熱方式。表面式液冷中水膜的存在不僅可以去除電池表面的雜質，理論上還可減少 2%～3.6%的反射損失。 WANG 等對光伏-光催化混合水處理系統SOLWAT 進行了實驗研究，SOLWAT 系統使用廢水流過光伏表面，利用太陽光催化技術處理污水的同時冷卻光伏組件，其系統原理圖如圖2 所示，實驗結果顯示，SOLWAT 系統光伏組件的溫度與參比系統相比降低了 20℃左右，但組件的最大短路電流和最大輸出功率均小于參比系統，其主要原因在于流道液體對光譜的吸收占主導作用。JIN 等對光伏-太陽能水殺菌混合系統 PV-SODIS 進行了實驗研究，PV-SODIS 系統包括聚光、非聚光和參考三組光伏組件，如圖3 所示，結果顯示，不帶聚光的電池組件溫度與參考組件溫度相差15℃，帶聚光的電池組件溫度也不高于參考組件溫度，且最大輸出功率與短路電流也均大于參考組件。

KRAUTER和 ABDOLZADEH 等對冷卻水經噴嘴噴灑在光伏板表面形成水膜冷卻的效果進行了研究，其中文獻的實驗裝置如圖 4(a)所示。

圖2  光伏-光催化混合水處理系統（SOLWAT）原理圖

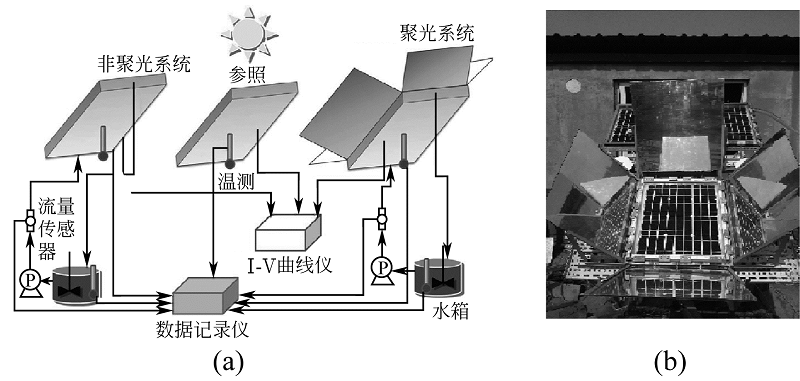

圖3  光伏-太陽能水消毒系統（PV-SODIS）圖

在水流和表面蒸發的雙重作用下，文獻中的電池運行溫度降低了 22℃，扣除水泵耗能，輸出功率凈增長了 8%～9%，而文獻中電池最高溫度也由 60℃降低至 37℃，轉化效率凈提升了3.09%。GAUR 等則研究了表面冷卻中流量對冷卻效果的影響，隨著流量的不斷增大，PV 模塊表面對流傳熱系數及電效率均不斷增長，當流量由0.001kg/s 增至 0.85kg/s 時，對流傳熱系數及電效率分別由 14.2W/m2·K 和 7%增至 413W/m2·K 和7.45%，當流量超過 40g/s 時系統效率增加緩慢，因此，表面式冷卻中增大流量對提高對流傳熱系數與系統發電效率之間需要取最佳流量，從而達到系統性 能得到優 化的同時 保證其經 濟性。 ABDELRAHMAN 等對比分析了表面噴淋冷卻、背面直接接觸冷卻及同時采用兩種冷卻方式時的PV 模塊性能，實驗中 3 種冷卻方式下電池溫度分別下降了 16℃、18℃和 25℃，輸出功率分別提升22%、29.8%和 35%。

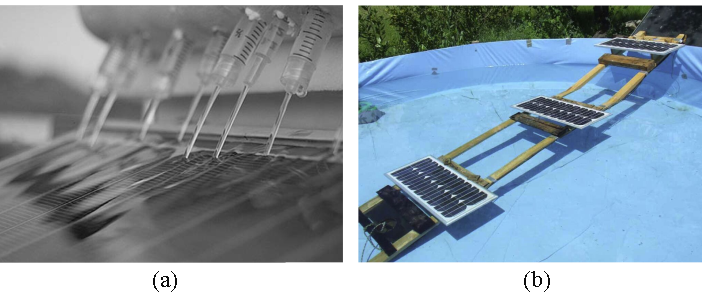

圖4  表面式液膜冷卻與液浸式冷卻實驗裝置

為減少水泵運行能耗及冷卻水用量， MOHARRAM 等將水箱埋在地下并通過土壤的恒溫特性將水溫維持在25℃左右。在綜合考慮電池輸出功率與水泵耗能后，研究人員設定 45℃為電池最高允許運行溫度，35℃為冷卻循環終止溫度，根據相應的加熱和冷卻速率模型確定了最佳冷卻頻率，并通過溫度控制達到了節水和節能目的。SAAD等將表面冷卻與農田灌溉相結合，通過利用灌溉水泵替代冷卻水泵將水提取至水箱中達到了資源整合利用的目的。WU 等則將雨水收集、氣體膨脹與 PV 冷卻進行了有機結合，該系統利用太陽輻射加熱密閉氣腔中的氣體并通過氣體膨脹將收集的雨水噴灑在 PV 表面形成了表面式液膜冷卻。模擬結果表明：系統可噴灑多達152L的水至PV表面，同時電池溫降最高可達19℃，電效率提升了 8.3%。

1.2.3 液浸式冷卻

液浸式冷卻是指將電池浸沒在靜止或循環流動的冷卻介質中使得冷卻介質與電池可以直接接觸，并利用電池正反兩面均可作為有效散熱面的特點與冷卻介質進行高效換熱的冷卻方式。一些研究人員認為將電池浸沒在液體中具有三個優點：減少反射損失、熱漂移以及便于清潔維護。

ROSA-CLOT 等和MEHROTRA 等對不同浸沒深度下電池的性能進行了研究，如圖 4(b)所示，前者認為盡管水傾向于吸收紅外波段的輻射，但浸入水中的電池獲得的總能量和光譜寬度均會降低，并取決于浸沒深度，浸沒在淺水中的光伏板冷卻效果更好。后者在實驗中同樣發現：浸沒深度為 1cm 時的電池轉化效率最高，提升幅度達17.85%。研究人員同時指出若將此項技術應用于河流、海洋、湖泊和溝渠等地點并解決相關問題，將為投資者帶來土地節約及電池性能提升的雙重收益。SAYRAN 等則將電池浸沒在蒸餾水中并同樣研究不同浸沒深度對電池的影響，發現6cm 浸沒深度時效率最高，效率提升約 11%。NIKHIL 等則對電池表面沉浸不同厚度的硅油進行了散熱評估，隨著硅油厚度的增加，PV 效率呈現出先高后低的趨勢，硅油厚度 2～3mm 時效率最高，提升了約23.3%，實驗過程中電池溫度一直維持在45～55℃。

以上可以看出，目前研究人員對浸沒式冷卻中浸沒深度的選取還未有一致結論，而冷卻介質特性、太陽輻射強度及溶液雜質都會對此產生影響，還需深入探討。

1.2.4 液冷散熱性能對比分析

換熱器式冷卻方式大多與水泵相結合，因此與太陽能集熱相結合才能提升系統的綜合效率；表面式冷卻方式有很好冷卻效果，但由于表面液體不同的成分對光譜的吸收，會影響電池的發電效率；液浸式冷卻方式中電池浸沒在液體中可減少反射損失、沒有熱漂移以及無需清潔維護等優點。從表 2可看出：當光伏板采用上述3 種液冷形式時，電池的運行溫度得到了大幅下降，與風冷相比，PV 電池與冷卻介質之間的傳熱熱阻下降了大約一個數量級，基本維持在0.002～0.012m2·K/W；但由于強制液冷在運行過程中伴有水泵功耗，且水泵的功耗與流量成正比，因此，隨著流量的增加電池的溫度下降明顯，但當流量達到一定值時系統效率增加變緩慢，因此存在最佳流量使電池的發電效率提升到一定值的同時系統的效率達到最大值；此外，若在強制液冷中同樣因地制宜地引入合適冷源或采取非電驅動技術時，強制液冷在光伏板冷卻中則可以發揮更加明顯的作用。

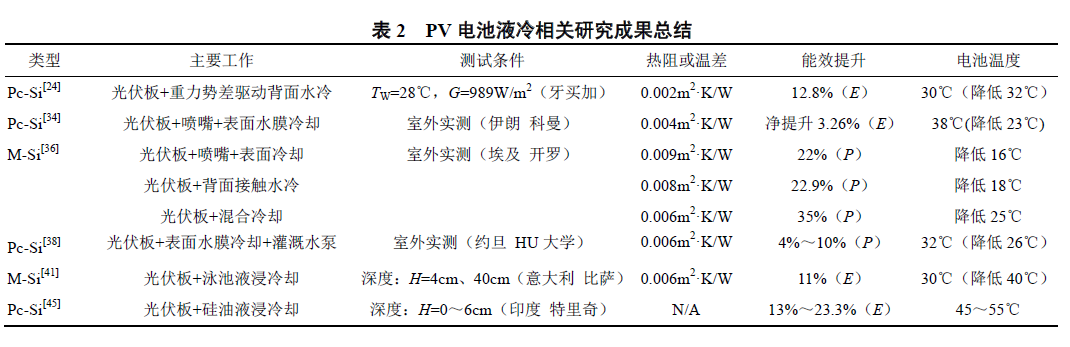

表 2  PV 電池液冷相關研究成果總結

2  新型光伏板冷卻散熱技術

2.1  輻射冷卻

輻射冷卻是指通過光伏板與太空或其周圍環境中的物體進行輻射換熱以降低自身溫度的被動式散熱方法。輻射傳熱在地表物體的冷卻散熱中獲得了廣泛應用，不同于其他地表物體需要將全部或部分入射太陽輻射反射回太空以實現降溫，PV電池需要吸收太陽光。要通過輻射冷卻降低電池溫度，必須確保電池對入射輻射的吸收沒有受到阻礙。

ZHU等通過在電池表面覆蓋一層經特殊加工的材料，并利用該層材料與太空進行輻射換熱以降低電池表面溫度。該覆層對于入射太陽光幾乎完全透明，但對自身熱輻射卻具有極高的發射率。研究人員以晶硅電池作為研究對象，對帶有理想覆層、5mm 二氧化硅覆層、金字塔式凸起覆層及表面無覆層下 PV 電池的性能進行了理論計算，如圖 5所示。在輻射強度為800W/m2 時，裸露電池的溫度比環境溫度高出42.3℃，帶有理想覆層的電池溫度比裸露電池低 18.3℃，5mm 二氧化硅覆層電池的溫度比理想覆層的高 5.2℃，而表面帶有金字塔式凸起的二氧化硅覆層效果最佳，只比理想覆層的高0.7℃。研究人員認為，異形二氧化硅覆層的折射率具有漸變性，而這一漸變變化消除了平面式覆層中存在的干涉相消等不利于輻射散熱的現象，其光譜發射率和吸收率更為接近于理想覆層。以應用異形二氧化硅覆層的電池為例，其轉化效率相對提高了7.9%。GILMAN 等將多層覆層或內部充滿選擇性發射氣體或氣體混合物的透明絕緣腔（QRC）覆蓋在 PV 模塊表面以替代現有表面涂層，達到強化輻射散熱的目的，采用輻射冷卻散熱后，PV 電池的運行溫度降低了5～20℃，效率相應提升了3%～10%。

相比表面式液冷方式中電池表面的液體吸收太陽光譜而降低光伏電池綜合發電效率，輻射冷卻方式對入射光譜沒有阻礙，并大幅提升了光電轉換效率。從表3 可看出：輻射冷卻的散熱效果與表面覆層的材料特性及結構設置等密切相關，總體來說，輻射冷卻可以起到降低光伏板電池溫度并達到提升電池能效的目的，但該種冷卻散熱方式的傳熱熱阻依舊較高，而其中采用特殊設計的表面覆層可使輻射冷卻的傳熱熱阻維持在 0.03m2·K/W 左右。

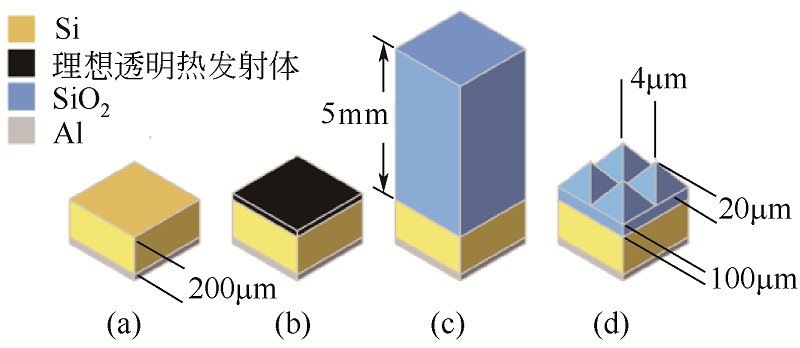

圖5  太空輻射冷卻表面覆層微觀結構圖

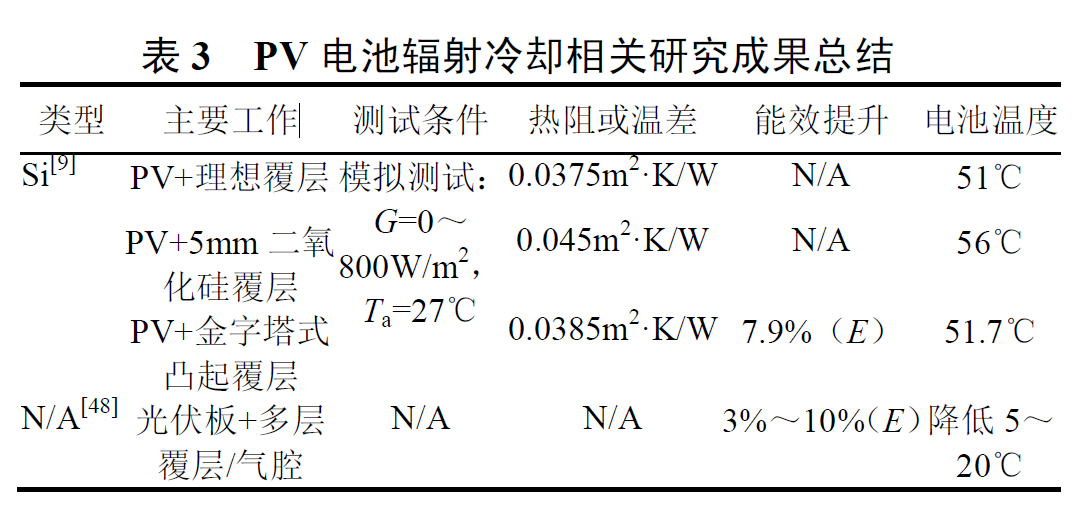

表3  PV 電池輻射冷卻相關研究成果總結

2.2  蒸發冷卻

近年來，研究人員在研究過程中引入了蒸發冷卻的概念并對其進行了探索性研究。蒸發冷卻是利用與光伏板直接或間接接觸的冷卻介質的相變蒸發帶走光伏板表面產生的熱量，屬于被動式散熱方式。EBRAHIMI 等介紹了一種安裝在河流或溝渠上方的太陽能光伏陣列系統，該系統主要通過利用河流自然蒸發的水蒸氣作為冷卻介質達到冷卻 PV模塊的目的。研究人員認為該種冷卻方式主要受到風速、輻射強度及蒸氣流速和溫度等參數的影響，并據此對其進行了室內模擬實驗研究，其中實驗裝置原理圖如圖 6 所示。結果表明：流量從 0 增至0.0054g/s 的過程中，電池溫度最高下降了 16.1℃，轉化效率相應提升了 22.9%。類似技術已在印度獲得實際應用，包括安裝在古吉拉特邦 Narmada 河上的 1.1MW 光伏系統以及安裝比哈爾邦養魚場上的 150MW 光伏系統，不僅節約了土地和水資源，還獲得了額外的環保收益。

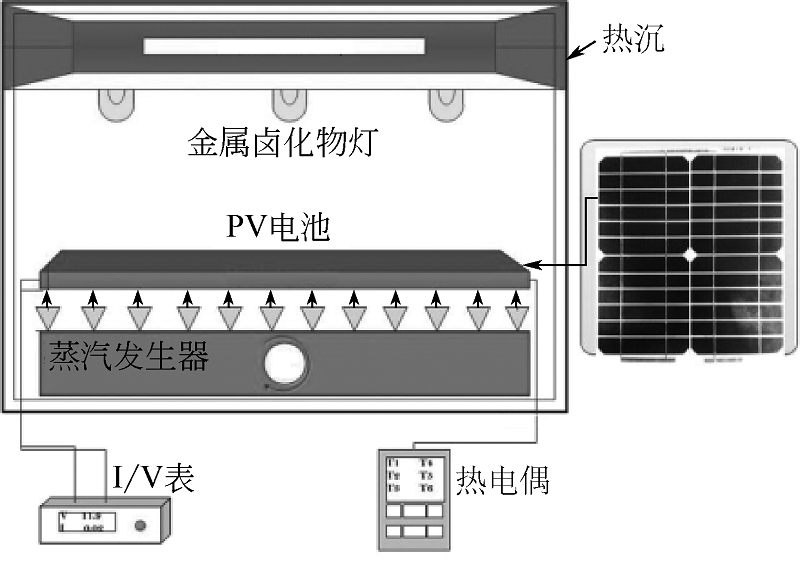

圖6  自然蒸發冷卻實驗裝置示意圖

CHANDRASEKAR 等則將棉吸液芯以螺旋形式均勻布置在光伏板背面并利用水的自然蒸發對電池進行冷卻，吸液芯的作用是產生毛細力并據此輸送冷卻介質。研究人員對水和納米流體（Al2O3/CuO）水溶液分別作為蒸發介質時的效果進行了對比，結果表明：納米流體在強化帶有吸液芯的 PV 蒸發冷卻應用中作用不是非常明顯，而水的蒸發效果要強于納米流體，與無冷卻措施時相比，電池溫度下降了 21℃。在此基礎上，研究人員進一步研究了光伏板背面帶肋片時的性能，與無冷卻措施時對比，溫度下降 12%，發電量提升 14%。ALAMI則研究了合成黏土層作為多孔材料時的散熱特性，研究人員在鋁制基板下表面覆蓋了一層合成黏土層，其中 2mm 時的輸出功率提升 19.1%，溫度由 85℃降至 45℃。

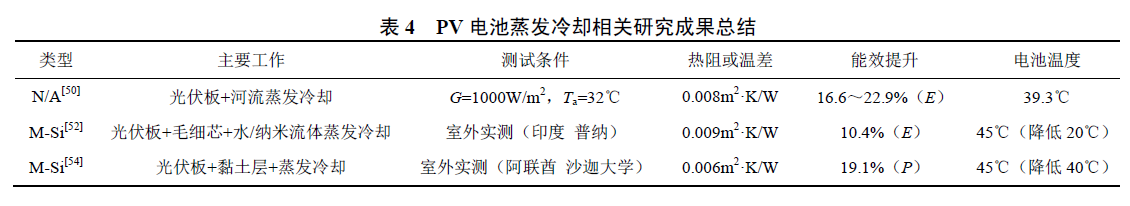

表4 PV 電池蒸發冷卻相關研究成果總結

從表4 可看出：上述蒸發冷卻系統不僅可以大幅降低 PV 光伏板的運行溫度，有效提升電池的轉化效率以及輸出功率，且該種冷卻散熱方式下 PV電池與環境之間的傳熱熱阻較低，基本可以維持在0.009m2·K/W 以下。

2.3  熱電冷卻（PV-TE）

熱電冷卻是基于珀耳帖效應產生的溫降來降低發熱元器件的溫度，若采用溫控電路進行控制，溫度控制可精確到 0.1℃，且具有運轉過程無噪聲、可靠性較高等特點。熱電冷卻在諸多冷卻領域中獲得了廣泛的應用，而光伏板熱電冷卻與傳統熱電冷卻有所區別，這是因為光伏板熱電冷卻中半導體制冷器件所需的電能通常是由光伏板自身來提供。

考慮到建筑集成光伏（BIPV）中采用對流散熱冷卻電池會受到空間的限制，CHOI 等應用了半導體制冷并與對流散熱行了對比，在標準模式下電池溫度能夠維持在 24.5℃，而強制對流下電池的溫度為 33.3℃。KANE 等提出了一種在 PV 模塊背面安裝熱電模塊（TEM）的散熱設計，如圖7 所示。通過研究認為若將熱電模塊（TEM）的冷端溫度設置過低，雖然 PV 電池溫度也會隨之降低，但此時熱電模塊的耗電將大幅增加。因此在采用熱電冷卻時應設定一個合理的工作溫度，確保電池溫降帶來的性能提升可以基本滿足制冷功耗的需求，PV 電池即可在維持產電量不變的前提下延長使用壽命。DINESH 等的研究結果表明：在不額外耗功也就是通過自身供能的前提下，使用熱電冷卻可使 PV模塊溫度降低 25℃，大幅提升了電池的轉化效率和使用壽命。

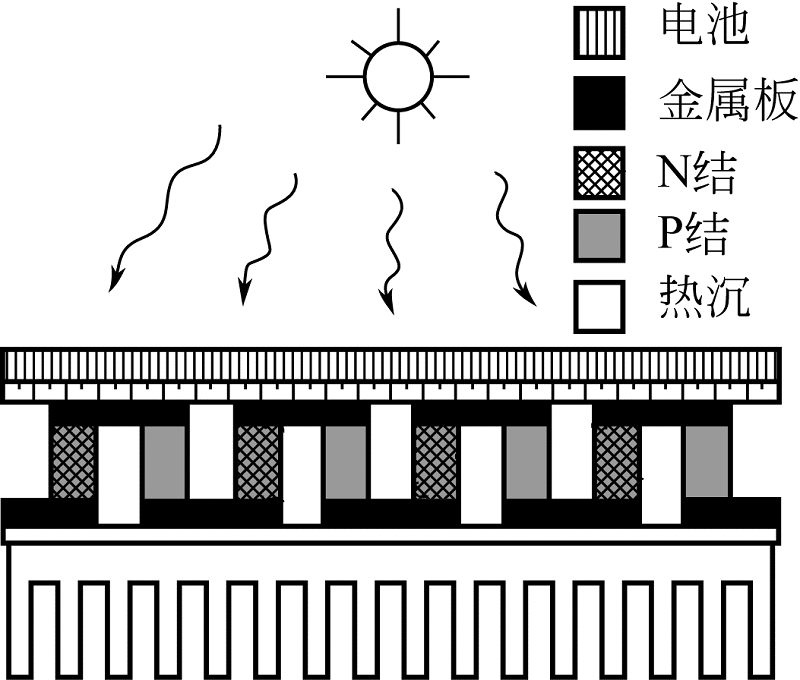

圖7  帶有熱電冷卻的PV 模塊示意圖

一些學者則利用 PV 模塊與環境之間的溫差進行發電，形成光伏/熱電（PV-TEG）混合發電裝置以提升系統綜合效率。VAN對該技術的可行性進行了評估，熱電模塊通過冷端熱沉與環境對流傳熱維持 50～60℃溫差，電效率提升 8%～23%。在此基礎上，DENG 等對集熱器進行了優化以獲取更大溫差，冷端熱沉通過與水對流傳熱維持溫度，輸出功率提升 107.9%。GUO 等將染料敏化電池與熱電模塊連接形成“串聯混合電池”，與單一染敏電池相比，串聯混合電池效率提升了10%。

表5  PV 電池熱電冷卻相關研究成果總結

從表 5 可看出：PV 電池與熱電冷卻（TEM）裝置的集成可以達到降低電池溫度的目的，但同時耗電較多，在不額外耗費輸出電能時，熱電模塊的應用可降低 PV 電池溫度約 10℃，熱阻可維持在0.02m2·K/W 左右；而光伏發電與溫差發電相結合同樣可提升裝置的整體發電效率，但此時 PV 光伏板與環境之間傳熱熱阻較大，電池運行溫度較高會對PV 電池的使用壽命和可靠性產生眾多不利影響。

2.4 相變材料冷卻（PV-PCMs）

近年來，國外出現了采用相變材料（PCM）冷卻光伏板電池的相關研究，而相變材料冷卻指的是通過相變材料在可逆等溫過程中相變潛熱交替的吸收和釋放冷卻電池，并將電池溫度維持在熔點溫度附近的散熱技術。MA 等從系統設計、性能評估、材料選擇、強化傳熱及數值模擬等角度對PV-PCMs 技術的發展和特點進行了深入的總結。

HUANG 等對 PV-PCMs 系統的可行性和優勢進行了分析，認為相變材料傳熱系數較低和放熱較慢的問題應得到重視和解決。為此，研究人員提出利用肋片強化相變材料的傳熱并縮短熱調控周期方法，使電池溫降超過了 30℃。MING則將相變材料的儲存空間設計成了相互關聯的三角形單元結構，并對同時應用兩種相變材料時系統的冷卻散熱性能進行了研究，結果表明：復合相變介質可使電池溫度始終維持在 30℃以下，且三角形單元空間結構還可起到消除熱應力以及縮短熱調控周期的作用。MAITI 等指出單純的效率提升帶來的效益無法滿足 PV-PCMs 系統的初始投入，為此作者認為 PV-PCMs 系統應與室內采暖通風相結合以提升系統的綜合效率。MALVI 等首次提出了 PV/T 耦合相變儲能系統（PVT-PCMs），如圖 8所示。管路中的水和 PCMs 能同時吸收電池產生的熱量，實驗中電池的發電量提升了 9%，水溫上升了 20℃，并大幅降低了光伏發電的單位面積成本。 HO 等在建筑集成光伏中集成了厚度為 3cm、熔點溫度為 30 ℃ 的相變 微 膠囊儲 能 材料層（MEPCM），并運用數值模擬對其熱、電性能進行了研究，在夏季時 PV 模塊的溫度可維持在34.1℃。

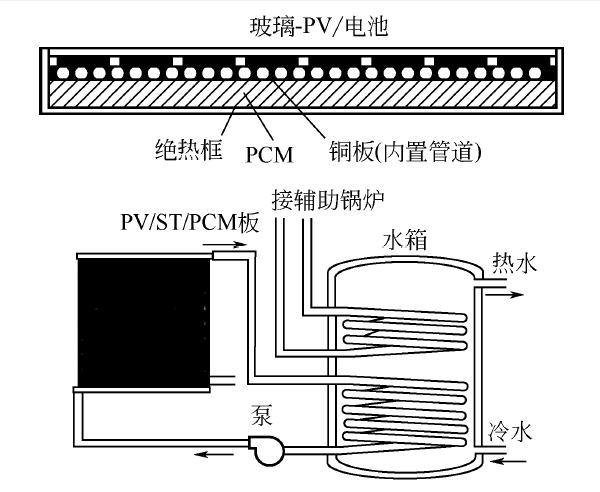

圖8  太陽能光伏光熱耦合相變儲能系統示意圖

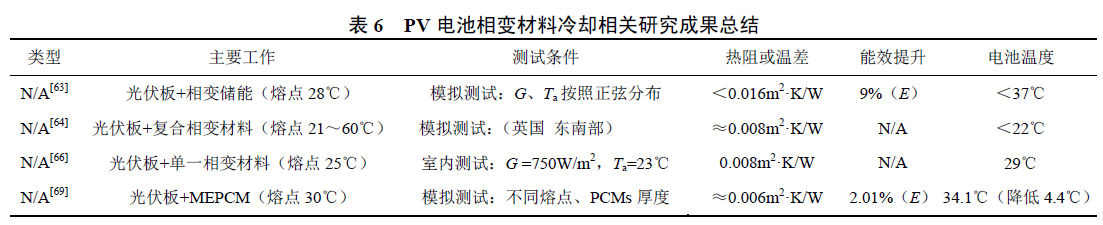

表6  PV 電池相變材料冷卻相關研究成果總結

從表6 可看出相變材料冷卻（PV-PCMs）可有效降低電池運行溫度及傳熱熱阻，熱阻可保持在0.006～0.016m2·K/W，但在設計該散熱方式時應注意相變材料的熱調控周期及熔點溫度等參數的選擇，同時若將 PV-PCMs 系統與相變儲能相結合， 可進一步提升系統的綜合效益并大幅降低初始成本。

3  結論

本文對近年來國內外關于平板光伏冷卻領域的研究進展進行了綜述，對不同冷卻方式整體梳理為傳統冷卻方式及新型冷卻方式兩種，其中傳統冷卻方式包括風冷和水冷，風冷又分為自然對流冷卻和強制對流冷卻兩種冷卻形式，液冷又分為換熱器式、表面式及液浸式冷卻3 種冷卻形式；新型冷卻方式包括輻射冷卻、蒸發冷卻、熱電冷卻及相變材料冷卻。并從熱阻（或溫差）、能效提升及電池溫度3 個方面對不同冷卻散熱系統進行了對比分析，得出了幾點結論。

（1）采用風冷、輻射冷卻或熱電冷卻時，電池與環境之間的熱阻較大，電池溫度下降幅度較小，其中風冷熱阻基本維持在 0.04～0.06m2·K/W，輻射冷卻熱阻大約為0.03m2·K/W，而熱電冷卻的熱阻大約在0.02m2·K/W，但風冷和輻射冷卻相比熱電冷卻具有結構簡單、維護方便等優勢。

（2）與風冷和輻射冷卻相比，液冷、蒸發冷卻及相變材料冷卻的熱阻下降了約一個數量級，其中液冷傳熱熱阻維持在0.002～0.012m2·K/W，蒸發冷卻的熱阻小于 0.009m2·K/W，相變材料冷卻的傳熱熱阻維持在 0.008m2·K/W 以下，但絕大多數液冷以及熱電冷卻帶來的性能提升會被自身所消耗一部分，且裝置的復雜程度也有所上升。

（3）在風冷和液冷等傳統冷卻方式或其他新型冷卻方式中耦合可被利用的冷源或采取非電驅動技術時，可以進一步提升平板光伏的散熱效果。

來源：化工進展

本文標題：太陽能光伏電池冷卻散熱技術研究進展
