儲能電池集裝箱散熱方式主要有空氣冷卻、液體冷卻、相變材料冷卻、熱管冷卻幾種方式。風冷散熱技術是從空調延伸而來，而液冷技術則是從電動汽車借鑒而來。風冷具備方案成熟、結構簡單、容易維護、成本低等優點，但通常用于產熱率較低的場合，如通信基站、小型地面電站等功率密度較小的區域。液冷系統系統具有換熱系數高、比熱容大、冷卻效果好的特點，且在不同環境下持續性較好，結構緊湊、占地面積小。未來隨著充放電倍率的提升、中高功率儲能產品的普及，液冷的占比也將逐漸提升。

1. 空氣冷卻

空氣冷卻是以氣體為傳熱截至的一種熱管理技術，簡稱空冷。空氣冷卻原理在于，將低溫介質送入系統內部，介質流過電池表面，利用熱傳導和熱對流兩種方式帶走電池產生的熱量。

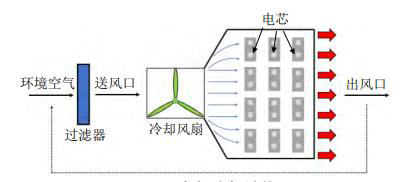

圖 1：空氣冷卻結構示意圖

一般，根據是否存在外界設備主動提供能量，可以將熱管理系統分為主動式、被動式。對風冷而言，可以分為自然冷卻（被動式）、強制冷卻（主動式）兩種。

1）自然冷卻，是指利用自然風壓、空氣溫差、空氣密度等，對電池進行散熱處理。

2）強制冷卻，是通過機械手段（風機等）對電池進行冷卻降溫處理，通常以通風的方式實現冷卻。目前國內儲能熱管理系統普遍采用強制冷卻的方式。

雖然兩種冷卻方式涉及的冷卻結構都較為簡單、便于安裝、制造成本較低，但對于電容量較大的儲能系統，其散熱性能并不能滿足，且進出口的電池組間溫差偏大，散熱不均勻。

2. 液體冷卻

液體冷卻是以液體為介質進行從傳熱的熱管理技術，簡稱液冷。根據北極星電力儲能網，防凍液的密度一般為空氣的 1000 倍，比熱容是空氣的 4 倍，因此作為熱量載體，液冷具備更大載熱量、流阻低、換熱效率高，因此在環境溫度變化大的場合得到廣泛應用。

此外，液冷系統由于密度高，而且可以和電池包高度集成，因此體積也相對較小，現場安裝方便，無需擔心灰塵、水汽凝結等問題。在熱失控前兆的情況下，液冷方案可依靠大流量的載冷介質強制電池包散熱，并實現電池模塊間的熱量重新分配，快速抑制熱失控持續惡化。

由于液體具有較高的熱容量和換熱系數，可以將低溫液體與高溫電池進行熱量交換，從而達到降溫目的。液體冷卻速度快，對降低最高溫度、提升電池組溫度場一致性的效果顯著，同時，熱管理系統的體積也相對較小。

此外，液冷系統的形式也較為靈活，可將電池單體或模塊沉浸在液體中，也可在電池模塊間設置冷卻通道，或在電池底部采用冷卻板。電池與液體直接接觸時，液體一般必須保證絕緣（如礦物油）以避免短路。另外，液冷系統對氣密性、機械強度、以及壽命的要求也較高。

圖 2：液體冷卻結構示意圖

根據發熱元件與液體介質的不同接觸方式，液冷又可以分為直接液冷、間接液冷。

直接液冷，又稱為浸沒式液冷，即設備直接浸泡在液體中進行冷卻，但目前尚未得到大規模使用，其難點在于冷卻液的穩定性、系統的密封性、系統內部的壓力控制等。浸沒式液冷的工質一般包括礦物油、氟化液兩類。

1）礦物油沸點高、不易揮發、密度要求低，但其粘度較大，設備從冷卻池取出后回附著大量工質，處理難度大；

2）電子氟化液粘度低、易揮發，設備取出后無工質附著問題，便于插拔線纜、更換板卡等。

不過由于電子氟化液沸點低、揮發性強，若設備密封性不足則會導致工質逃逸，冷卻效率降低，此外，氟化液價格高昂，定期補液也會增加維護費用，冷卻劑泄露也會對環境造成影響。

除此之外，使用低沸點工質作為冷卻液時，還需要考慮設備內部氣壓問題，若工質沸騰會導致系統內部壓強持續增加，而工質的冷凝環節出現故障，沸騰的氣體將不能及時重新野花，導致“爆缸”等事故。

間接液冷，就是常見的冷板或冷頭+冷排的設計。元器件產生的熱量通過連續流動著液體的冷板帶走，流經冷排時熱量散逸，溫度降低，降溫后的流體再返回冷板，繼續吸熱，循環往復。

由于間接液冷不需要發熱器件與液體接觸，因此對發熱期間本身的改造和適配要求較小，目前冷板式液冷的成熟度相對較高，水冷散熱是目前最常用的間接液冷技術。冷板式液冷系統，通常由換熱液冷板、分液單元、熱交換單元、循環管路、冷卻液組成，其中，換熱冷板是由銅、鋁等高導熱金屬構成的封閉腔體。

圖 3：液冷儲能系統示意圖（間接液冷）

按照管路的連接方式不同，間接液冷又可以進一步分為串聯式、并聯式冷卻。

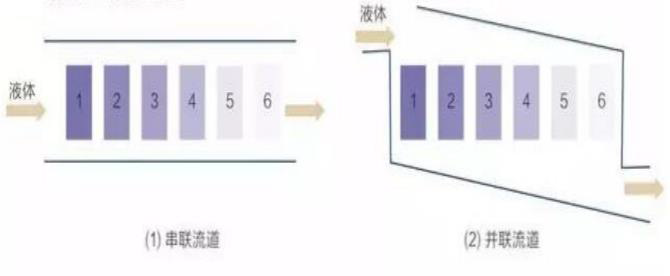

圖 4：串聯、并聯式液冷電池通道

在串聯式冷卻中，冷卻液體先進入一個冷板腔體，散熱后再進入下一個腔體，管路連接簡單，但不同部分的元器件會存在溫差。并聯式冷卻中，冷卻液在進入不同前提前會進行分流，然后再分別進入腔體內，散熱更高效，但管路系統復雜。

實際上，任何傳熱介質都涉及道串聯和并聯冷卻的問題。以汽車動力電池為例，根據《串/并聯式冷卻流道設計對動力電池?zé)峋庑孕Ч麑?duì)比分析》，液冷的冷卻效果要優于風冷，而相同介質冷卻方式下，并聯的冷卻效果要優于串聯。

3. 相變材料冷卻

相，是指物理、化學性質完全一致，并且與周圍其他物質具有明顯邊界的物質存在狀態，包括氣相、液相、固相三種。相變，即物質從一種相到另外一種相的變遷，變化過程中溫度幾乎不變，但有明顯的吸熱、放熱現象，整個過程中吸收和放出熱量的綜合叫做相變潛熱。

自然界中存在很多種相變過程中，溫度變化較小，但吸放熱量大的材料，這種材料如果自身具備良好的導熱性能，則可以再很多熱管理場合應用，通常被成為相變材料 (PCM,Phase Change Material)。

相變材料用于熱管理，一般需要滿足幾個條件：

1）材料熱密度高，潛熱量大；

2）導熱率高，吸放熱速度快；

3）穩定性好，不易分解或與周邊材料發生副反應，使用周期長，不會對系統造成不良影響；

4）價格低廉。

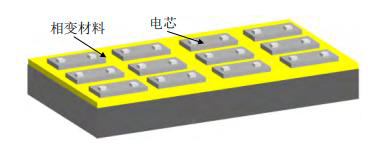

圖 5：相變材料冷卻示意圖

相變材料冷卻，就是利用本身的相態轉換達到電池散熱目的。對電池而言，散熱效果最大的影響因素就是相變材料本身，材料的比熱容越大、傳熱系數越高，其冷卻效果越好，反之，效果越差。一般，相變材料的兩個指標，相變潛熱、相變溫度，基本決定了一種材料所能試用的環境類型。相變潛熱越大，材料保持環境溫度恒定的能力越強。

4. 熱管冷卻

熱管冷卻，利用冷卻介質物態變化時的系統吸放熱量實現冷卻。介質在熱管吸收端的蒸發帶走熱量，并在放熱端通過冷凝將熱量釋放到外界中，從而實現冷卻電池的目的。

圖 6：熱管冷卻結構示意圖

熱管一般由管殼、吸液芯、端蓋組成。熱管內部一般被抽成負壓狀態，然后充入適當液體（即工質），液體通常要具有沸點低、易揮發的特點。管壁上裝有吸液芯，由毛細多孔材料構成，熱管一端為蒸發端（簡稱熱端），另一端為冷凝端（簡稱冷端）。當熱管一端受熱時，毛細管中的液體迅速蒸發，蒸氣在微小的壓力差下流向另一端，并釋放出熱量，凝結成液體，并沿多孔材料，在毛吸的作用下流回蒸發端，反復循環，實現熱量由熱管的一端傳至另一端，這種循環一般在管內是快速進行的，熱量可以被不斷地傳導。雖然熱管內也曾存在液體，但分量極小，且其循環也不必使用泵，而是借助重力或毛細力實現回流，因此不屬于液冷的范疇。

熱管管殼大多為金屬無縫鋼管，根據不同需要一般可采用銅、鋁、碳鋼、不銹鋼、合金鋼等。端蓋具有多種結構形式，外圓尺寸可稍小于管殼，配合后管殼突出部分可作為氬弧焊的熔焊部分，旋壓封頭式國內外常采用的一種端蓋形式。吸液芯是熱管重要組成部分，其結構形式直接影響熱管和熱管換熱器的性能，優良的管芯應具有足夠大的毛細抽吸壓力、較高的滲透率、良好的熱傳導特性等，管芯的構造形式大致可以分為緊貼關閉的單層及多層網芯、燒結粉末管芯、軸向槽道式管芯、組合管芯等。
