銅管散熱技術中的銅管為中空設計，管中裝有少量的水或者其他化學物質，當手機的溫度超過臨界溫度時，銅管中的液體液化，蒸汽順著管壁的毛細結構將熱量從主板上帶走，后蒸汽降溫液化后，又順著毛細結構流回。

銅管的管殼可以是標準的圓形也可以是橢圓、波紋等異形，用于手機中的散熱銅管多以圓形和扁平為主。銅管內芯的毛細結構主要包括單層及多層網芯、軸向槽道式管芯和燒結粉末管芯等等。

最初在將液冷銅管散熱技術使用在手機中的代表是索尼，在Xperia Z2和Xperia Z5Premium中分別使用了單銅管和雙銅管散熱，利用銅優秀的導熱性和管中液體的冷凝過程導出手機中的熱量。

相較于石墨散熱方式，液冷銅管散熱方式散熱效率更高，導熱也更加均勻。隨著手機處理器性能越來越強對散熱的需求持續提升，越來越多的手機開始使用液冷散熱系統，例如：小米黑鯊游戲手機Helo采用雙熱管液冷散熱；三星Note9采用碳纖液冷系統；OPPO Reno 10倍變焦版本采用液冷銅管散熱等。

小米黑鯊游戲手機Helo使用雙熱管液冷散熱方案，手機中的液冷系統是一套完整的液冷回路，熱量銅管高導熱材料傳至導熱銅管，銅管中的冷卻液一定程度上幫助散熱，此外熱量還能夠經過導熱管分散到手機的其他位置，使元器件的溫度能夠均勻傳導至手機外層提高散熱效率。相較與之前黑鯊一代，Helo將導熱銅管從一條增加至兩條，分別經過CPU和WiFi區域，散熱效率較之前有所提高。而小米在海外發布的PocoF1機型則使用水冷散熱系統，搭載裝滿水霧的散熱銅管，銅管從芯片組上的金屬散熱器吸走熱量，后進入電池下方連接到手機的金屬主干，將熱量平均分散到手機的各個部位，大大提升散熱性能。

華為在榮耀Note10中首次公布THE NINE液冷散熱技術，在榮耀Note10中，華為使用的液冷管長度為113mm約為小米黑鯊中的兩倍，液冷管直徑與MacBookAir中一致為5mm，是小米黑鯊的1.7倍，貫穿機身的液冷管再加上手機中的九層立體散熱，使散熱效率提升41%，極限場景CPU最高可降溫10攝氏度。

而根據華為輪值董事長徐直軍稱華為的5G芯片將會消耗目前4G調制解調器2.5倍的功率，高功耗芯片必然也會帶來更大的熱量。而據了解，高通的5G芯片耗電量達5.3W，若同時含鏡頭及3D感測操作，整部手機瞬間能耗可以達到9.6W。更多的電量消耗，意味著5G手機要采用更復雜更高級的技術控制設備的過熱。

電子元器件小型化、高功率化。以Intel芯片為代表，我們可以看到芯片發展趨勢呈現單核到多核、低頻到高頻、低散熱設計功耗到高散熱設計功耗。一般散熱設計功耗主要應用于CPU，CPU散熱設計功耗值對應系列CPU的最終版本在滿負荷（CPU利用率為100%的理論上）可能會達到的最高散熱熱量，散熱器必須保證在處理器TDP最大的時候，處理器的溫度仍然在設計范圍之內。

筆記本電腦、智能手機呈重量變輕、厚度變薄的趨勢。消費者更加喜好輕薄產品，我們可以看到輕薄本的占比正在持續提升，智能手機厚度變得越來越薄。隨著集成電路芯片和電子元器件體積不斷縮小，其功率密度卻快速增加，散熱問題已經成為電子設備亟需解決的問題。

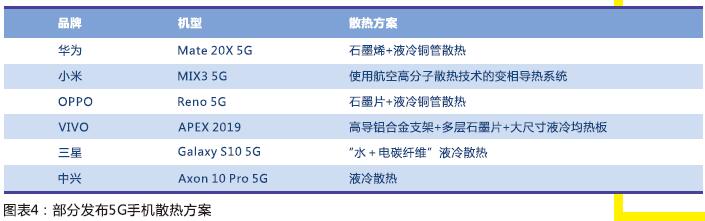

由于液冷技術優秀的散熱效果，市場上已發布的5G手機中大都搭載有液冷散熱裝置以滿足5G手機遠超4G的散熱需求。

熱管/VC導熱系數最高，滲透率有望持續提升

熱管和均熱板（Vapor Chamber，VC）利用了熱傳導與致冷介質的快速熱傳遞性質，導熱系數較金屬和石墨材料有10倍以上提升，作為新興的散熱技術方案，近年來開始獲得廣泛應用。熱管的導熱系數范圍為10000~100000W/m·K，是純銅膜的20倍，是多層石墨膜的10倍。均熱板作為熱管技術的升級，進一步實現了導熱系數的提升。

熱管/VC散熱系統的導熱路徑為：CPU產生熱量經過TIM（導熱界面材料）傳導到熱管，熱管將熱量快速傳導到銅箔均勻散開，銅箔的熱量進一步傳導到石墨散熱膜再均勻散開，同時石墨散熱膜在手機平面方向把熱量傳導到金屬支架上最后均開。

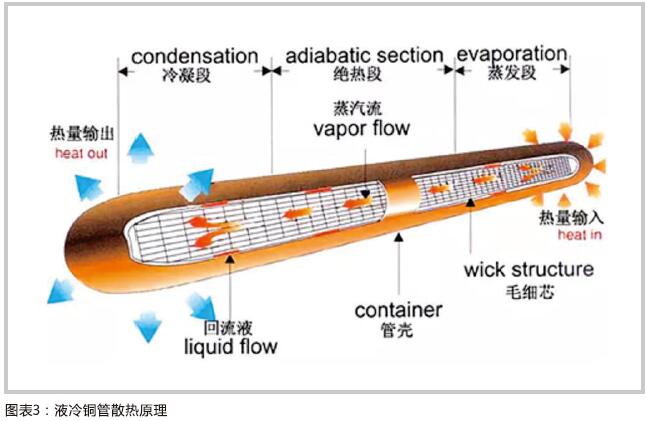

熱管一般由管殼、吸液芯和端蓋構成，將管內抽成負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封，管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。吸液芯采用毛細微孔材料，利用毛細吸力（由液體表面張力產生）回流液體，管內液體在吸熱段吸熱蒸發，冷卻段冷凝回流，循環帶走熱量。

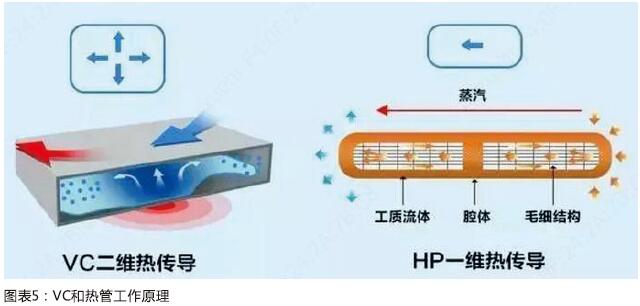

均熱板又叫平板熱管，其工作原理與熱管類似，包括了傳導、蒸發、對流、凝固四個主要步驟。兩者的差別在于熱傳導的方式不同。熱管的熱傳導方式是一維的，是線的熱傳導方式，而均熱板的熱傳導方式是二維的，是面的熱傳導方式，所以散熱效率更加高。研究表明，VC散熱器的性能比熱管提高20%~30%。

從應用范圍和滲透率來看，由于熱管成熟時間早，且成本相對較低，在計算機/筆記本、投影儀、LED、大功率IC等微電子和光電領域具有廣泛應用，目前也已經延伸到手機。而VC當前的生產成本高，且量產能力弱，應用領域局限在高端筆記本、5G智能手機和電競手機上，華為從Mate20 X開始均熱板VC，三星新款旗艦機Note10首度采用VC。目前，VC平均單價為2~3美金，是熱管的5~10倍，輕薄型的單價更高。在消費電子輕量化、超薄化且性能持續升級的背景下，熱管和VC有望發揮導熱性能優勢，滲透率持續提升。

樂觀預計，到2020年，熱管/VC在手機終端的滲透率有望提升至15%，按照15億臺的手機出貨量測算，假設熱管/VC平均單價為1.5美金，則2020年市場空間為3.38億美元。

厚度、長度和外觀要求高，生產工藝難度大

雖然熱管和VC的導熱系數遠高于金屬、石墨和TIM材料，但在電子產品超薄化和輕量化的發展背景下，將熱管和VC的厚度控制在合理范圍面臨很大挑戰。PC上熱管直徑一般在1~2毫米，便攜電腦和平板上的熱管一般在0.8~1.2毫米，智能手機熱管則需要控制在0.6毫米以內。三星S8中的熱管厚度已經下降至0.4mm。均熱板是將兩片銅板四邊焊接，由于面積更大，散熱效果更佳，但隨著產品的輕薄化要求，均熱板的毛細結構從銅粉燒結往蝕刻過渡，并且厚度下探到0.4mm以下對焊接精度等更為苛刻，故而生產難度較高，價格昂貴。

除厚度需要滿足智能手機輕薄化的需求外，熱管實際導熱系數受長度和外觀兩大因素的影響。長度越長，導熱系數越高。外觀方面，打扁和折彎等形狀變化都會影響熱管的毛細極限和蒸汽腔極限，兩大極限值中的較低者決定了熱管的最大導熱量Qmax。毛細極限是指毛細結構決定的將水從冷凝器輸送回蒸發器的能力；蒸汽腔極限是指蒸汽從蒸發器移動到冷凝器的空間。因此，通過改變熱管外觀，調整毛細結構（孔隙率和厚度），可以滿足不同應用場景對導熱性能的要求。例如，當需要給定直徑的熱管在較高功率負載或重力下操作時，毛細管壓力就需要增加；當需要更大的傳熱量時，孔隙半徑就要擴大；當需要抵抗重力時，孔隙半徑要適當縮小或者增加孔隙厚度。

從生產工藝的角度，熱管的核心技術是納米燒結吸液芯技術。

具體流程為：

• （1）在熱管內部壁面上涂布一層納米高分子液體粘結劑；

• （2）在粘結劑上涂布一層金屬粉末；

• （3）送入高溫?zé)Y(jié)爐內進行燒結；

• （4）冷卻后即完成熱管燒結芯。由于熱管和VC的生產工藝要求較高，目前主要供應鏈在海外，國內廠商正在積極尋求突破。

臺灣廠商占據主要份額，大陸廠商已實現技術突破

熱管和VC均熱板的供應鏈主要在臺灣，相關廠商占據了大約70%的市場份額，包括超眾、雙鴻、泰碩、奇宏和健策等，下游客戶覆蓋全球主流的服務器、計算機、筆電和手機廠商。2019年上半年，在消費電子市場整體疲軟的市場背景下，主要臺灣散熱廠商實現收入大幅增長，營收增速回暖，我們判斷主要原因在于5G基站及相關終端需求的快速放量。

目前，國內廠商在熱管和VC上已取得一定的技術突破，碳元科技和飛榮達均有布局。根據碳元科技招股說明書，公司于2018年投資設立常州碳元熱導科技有限公司，主要從事超薄熱管/VC及相關材料的研發和生產，從而提供包括高導熱石墨、超薄熱管及VC在內的完整的終端散熱解決方案。飛榮達于2018年收購昆山品岱55%股權，昆山品岱主營散熱模組，擁有熱管/VC、沖壓件和風扇技術和產品，在服務器、醫療器械、軍工產品、新能源以及消費電子等領域具備豐富的技術、產品和銷售經驗。
